блок D9 DDF

Предмет №: TP-1306-D9
Используется в цифровых распределительных каркасах (DDF) | Контроль сигналов для наблюдения за цифровым передающим оборудованием
  • Цвет: Серый
  • Бренд: Нейтральный / OEM / TAEPO
  • Упаковка: 2 шт./коробка, 90 коробок/короб, 52×31×40 см/короб, брутто 13.2 кг/короб
  • MOQ: 1000 шт.
  • Доставка: 2–4 недели
  • ОПИСАНИЕ

    TAEPO – Ваш профессиональный поставщик блоков D9 DDF. Лучшее качество китайского производства!
    Что такое блок D9 DDF?


        ОПИСАНИЕ


    Блок DDF на 12 систем, 120Ω (TP-1306-D9), используется в цифровой распределительной рамке (DDF) в качестве интерфейса для E1/T1 (2 Мбит/с), где необходимо соединить, перекрестно соединить и организовать экранированные витые пары сопротивлением 120 Ом. Также он обеспечивает мониторинг сигналов для контроля цифрового передающего оборудования.


    В фиксированных сетях DDF должен размещаться в централизованном месте и служить интерфейсом между коммутатором и передающим оборудованием. В мобильных сетях DDF выполняет функцию интерфейса между MSC (Центром коммутации мобильных услуг) или BSC (Контроллером базовой станции) и передающим оборудованием.



        ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    • Модульная конструкция: Блоки DDF имеют модульную структуру, что позволяет легко расширять или адаптировать их по мере изменения требований сети.

    • Управление кабелями: Обычно блоки DDF оснащены элементами для организации кабелей, такими как каналы прокладки, стяжки и точки ввода/вывода кабелей, что обеспечивает аккуратную и упорядоченную укладку.

    • Точки подключения: Имеют точки подключения, в которых можно подсоединить входящие и исходящие кабели.

    • Доступ спереди: Конструкция с фронтальным доступом удобна для обслуживания и управления кабелями, а также упрощает замену соединений.

    • Простота установки: Установка и настройка блока DDF выполняется просто, даже при наличии сложной конфигурации.

    • Высокая плотность перекрестных соединений: Важна для размещения большого количества соединений между кабелями и оборудованием.

    • Позолоченные контакты: Контактные штыри покрыты высокочистым золотом, что предотвращает коррозию и обеспечивает долговечную проводимость. Это снижает затухание сигнала и сохраняет низкое контактное сопротивление в течение многих циклов подключения.


        ВИДЕО УСТАНОВКИ


        СХЕМАТИЧЕСКИЕ ДИАГРАММЫ


    чертёж блока D9 DDF

        ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ

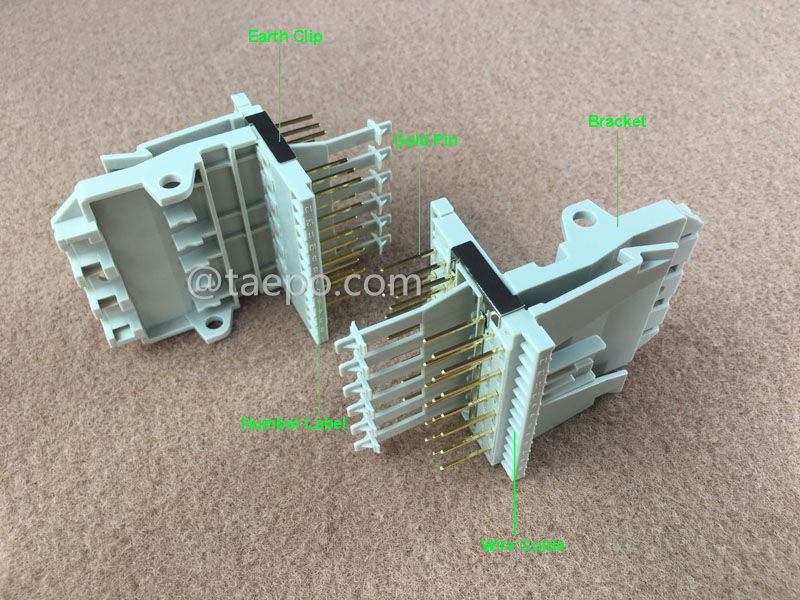

    иллюстрация блока D9 DDF

        ФОТО УПАКОВКИ




    фотография упаковки блока D9 DDF


        ДАННЫЕ ДЛЯ ЗАКАЗА

    Артикул Описания
    TP-1306-D9 блок D9 DDF

        СВЯЗАННАЯ ПРОДУКЦИЯ

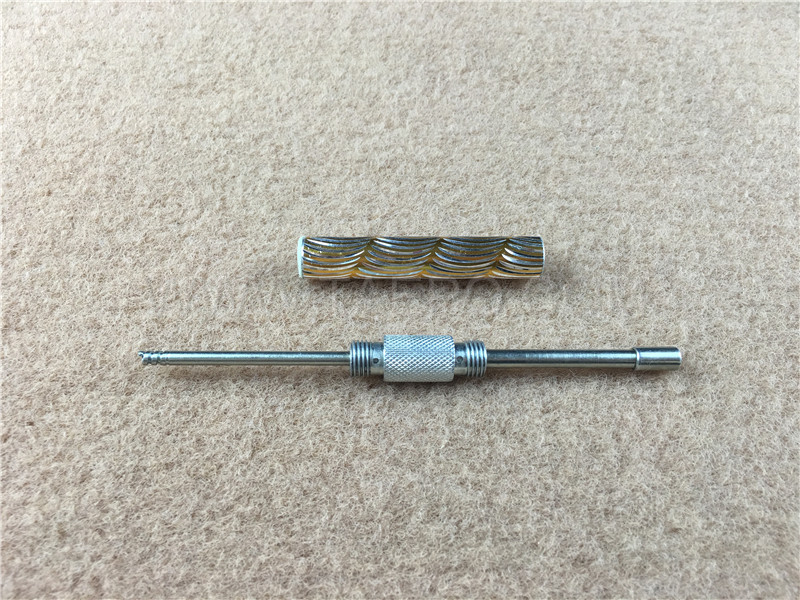

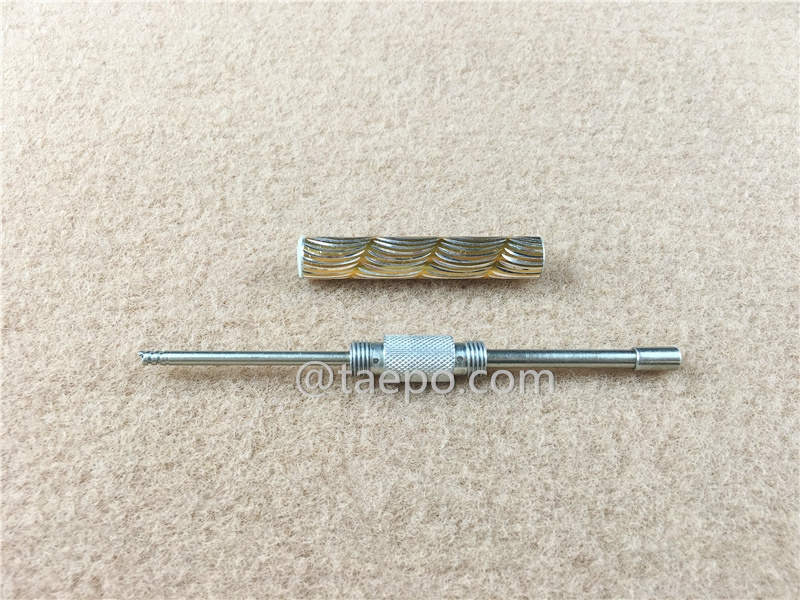

    Ручной инструмент для обмотки и размотки проводов AWG30–20
