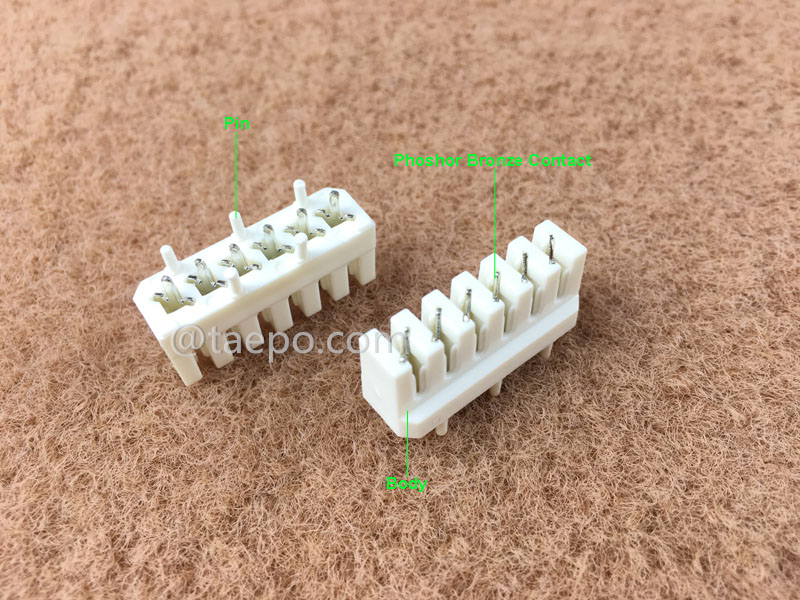

6-контактный модуль подключения к печатной плате

6-контактные модули подключения к печатной плате (TP-1305-6), также известные как клеммные блоки или разъёмы для печатных плат, представляют собой электронные компоненты, используемые для обеспечения электрического соединения между печатной платой (PCB) и внешними проводами или компонентами. Эти модули широко применяются в различных электронных устройствах, контрольных панелях и промышленном оборудовании. Диаметр проводника: 0,40 ~ 0,63 мм, диаметр изоляции: 0,70 ~ 1,70 мм.


Модуль использует технологию IDC (контакт с прорезанием изоляции), что означает отсутствие пайки, зачистки провода или использования винтов. Провод зажимается под углом 45 градусов, что значительно снижает риск плохого соединения и повышает производительность монтажа. Контакты обеспечивают максимальную надёжность даже в самых неблагоприятных условиях окружающей среды и климата. Обеспечивается надёжное, герметичное соединение между контактом и проводником.


Модули подключения к PCB играют важнейшую роль в создании надёжных и организованных электрических соединений между печатными платами и внешними компонентами или проводкой, что делает их неотъемлемой частью современных электронных устройств и систем.

• Подключение проводов: Модули обеспечивают подключение проводов или контактов. Часто используется метод IDC (контакт с прорезанием изоляции).

• Компактный дизайн: Обычно имеют компактную и эргономичную конструкцию, позволяющую эффективно использовать площадь печатной платы.

• Прочные материалы: Изготавливаются из высококачественных прочных материалов, устойчивых к механическим нагрузкам и воздействию окружающей среды.

• Универсальность: Подходят для различных типов проводов — многожильных, одножильных и гибких.

• Модульность: Обеспечивают возможность расширения или перенастройки соединений при необходимости.

• Механическая устойчивость: Устойчивы к вибрации, ударам и другим механическим воздействиям, что гарантирует долгий срок службы.

• 6-контактный IDC-интерфейс для подключения к плате: Обеспечивает прямое соединение между двумя IDC-терминалами и двумя контактами на печатной плате для интеграции телекоммуникационных сигналов.

• Контакты для пайки к плате: Жесткие металлические штыри на нижней стороне предназначены для сквозного монтажа или поверхностной пайки.

• Надёжные пружинные IDC-контакты: Пружинные металлические контакты IDC обеспечивают постоянное и надёжное давление на проводники даже при перепадах температуры.

• Высокая механическая прочность: Разработаны для выдерживания тестов на вырыв и многократных циклов подключения/отключения без ухудшения характеристик.
