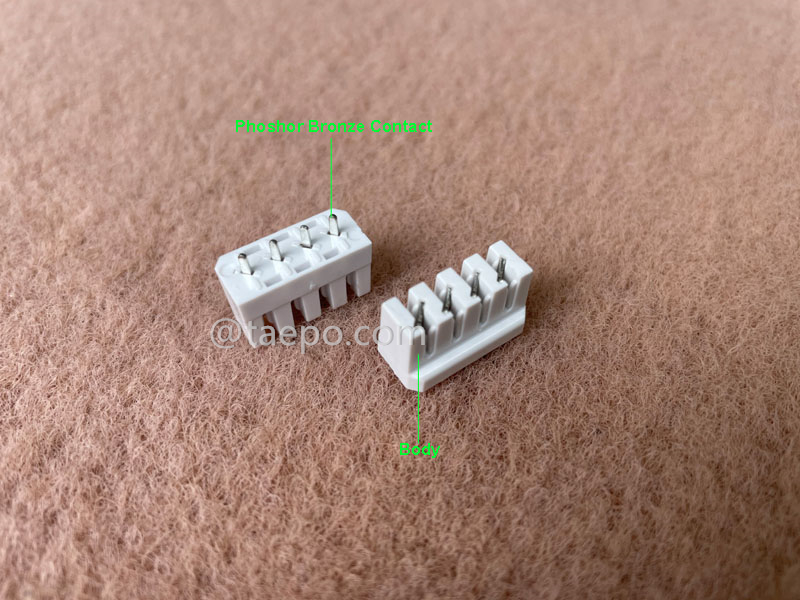

4-контактный модуль подключения печатной платы

Модули подключения к печатной плате на 4 контакта (TP-1305-4), также известные как клеммные блоки или разъёмы для печатных плат, представляют собой электронные компоненты, используемые для установления электрического соединения между печатной платой и внешними проводами или компонентами. Эти модули широко применяются в различных электронных устройствах, контрольных панелях и промышленном оборудовании. Диаметр провода: 0,40 ~ 0,63 мм, диаметр изоляции: 0,70 ~ 1,70 мм.


Они используют технологию IDC (соединение с прорезанием изоляции), что исключает необходимость пайки, снятия изоляции или использования винтов. Провода зажимаются под углом 45 градусов, что значительно снижает риск плохого соединения и увеличивает производительность монтажа. Контакты обеспечивают высочайшую надежность даже в самых неблагоприятных условиях окружающей среды и климата, создавая полностью герметичное соединение между контактом и проводником.


Модули подключения к PCB играют важную роль, обеспечивая надёжное и упорядоченное соединение между печатными платами и внешними компонентами или проводкой, что делает их неотъемлемой частью современных электронных устройств и систем.

• Заведение проводов: Модули обеспечивают подключение проводов или контактов. Основной метод — это IDC (соединение с прорезанием изоляции).

• Компактная конструкция: Обычно модули имеют компактный и эргономичный дизайн для эффективного использования пространства на плате.

• Прочные материалы: Изготовлены из качественных и прочных материалов, устойчивых к механическим и внешним воздействиям.

• Универсальность: Подходят для различных типов проводников: многожильных, одножильных, гибких.

• Модульность: Позволяют легко расширять или изменять конфигурацию соединений при необходимости.

• Механическая устойчивость: Устойчивы к вибрациям, ударам и другим механическим нагрузкам для долговременной работы в тяжёлых условиях.

• Интерфейс IDC–PCB на 4 контакта: Обеспечивает прямое соединение между двумя IDC клеммами и двумя выводами на плате для передачи телекоммуникационных сигналов.

• Пайка на плату: Оснащены жёсткими металлическими контактами для монтажа в отверстия или на поверхность печатной платы.

• Надёжные пружинные IDC-контакты: Гарантируют стабильное давление на проводники даже при температурных колебаниях.

• Высокая механическая прочность: Устойчивы к натяжению проводов и многократным подключениям/отключениям без ухудшения характеристик.
