8-контактный модуль подключения к печатной плате

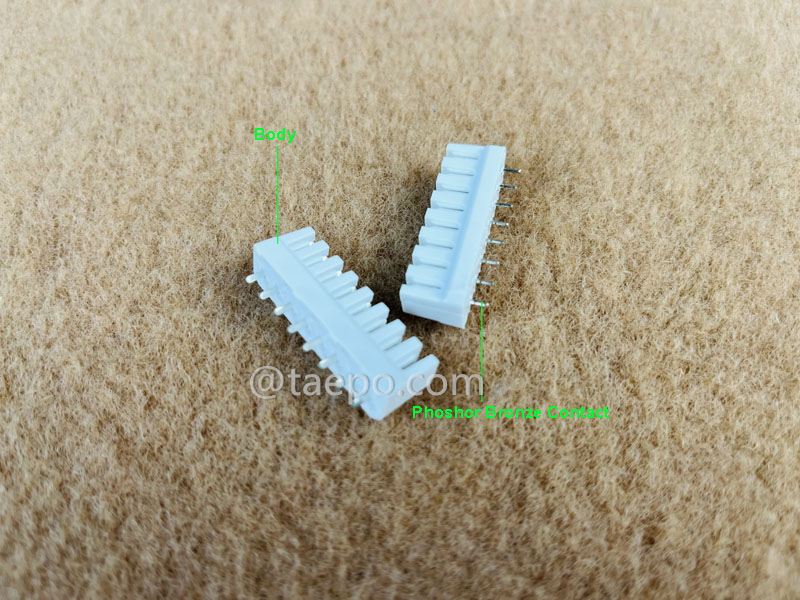

8-контактные модули подключения к печатной плате (TP-1305-8), также известные как клеммные колодки или разъёмы для печатных плат, представляют собой электронные компоненты, используемые для создания электрических соединений между печатной платой (PCB) и внешними проводами или компонентами. Эти модули широко применяются в различных электронных устройствах, панелях управления и промышленном оборудовании. Диаметр провода: 0,40 ~ 0,63 мм, диаметр изоляции: 0,70 ~ 1,70 мм.


Модуль использует технологию IDC (Insulation Displacement Connection — соединение с прорезанием изоляции), что исключает необходимость пайки, зачистки проводов или использования винтов, а провод фиксируется под углом 45 градусов. Это значительно снижает риск плохого соединения и повышает производительность монтажа. Контакты обеспечивают высокую степень надёжности даже в самых суровых климатических и эксплуатационных условиях. Обеспечивается полностью надёжное, герметичное соединение между контактом и проводником.


Модули подключения к PCB играют важную роль, обеспечивая надёжное и организованное подключение печатных плат к внешним компонентам или проводке, что делает их неотъемлемой частью современных электронных устройств и систем.

• Подключение проводов: Модули обеспечивают подключение проводов или контактов. Наиболее часто используется метод IDC (соединение с прорезанием изоляции).

• Компактная конструкция: Модули имеют компактный и экономящий место дизайн, что позволяет эффективно использовать площадь печатной платы.

• Прочные материалы: Изготавливаются из прочных и высококачественных материалов, устойчивых к механическим нагрузкам и воздействию окружающей среды.

• Универсальность: Подходят для различных типов проводников — многожильных, одножильных и гибких.

• Модульность: Возможность наращивания и изменения конфигурации подключения при необходимости.

• Механическая устойчивость: Устойчивы к вибрациям, ударам и другим нагрузкам, обеспечивая долгосрочную надёжность.

• 8-контактный интерфейс IDC к PCB: Обеспечивает прямой переход между двумя IDC-контактами и двумя контактами печатной платы для интеграции телекоммуникационных сигналов с электронными схемами.

• Контакты для пайки на плату: Оснащены жёсткими металлическими выводами снизу для монтажа в отверстия или на поверхность PCB.

• Надёжные IDC-контакты: Пружинные металлические контакты обеспечивают длительное и устойчивое давление на проводник даже при температурных колебаниях.

• Высокая механическая прочность: Разработаны для выдерживания испытаний на натяжение проводов и многократных подключений/отключений без потери характеристик.
