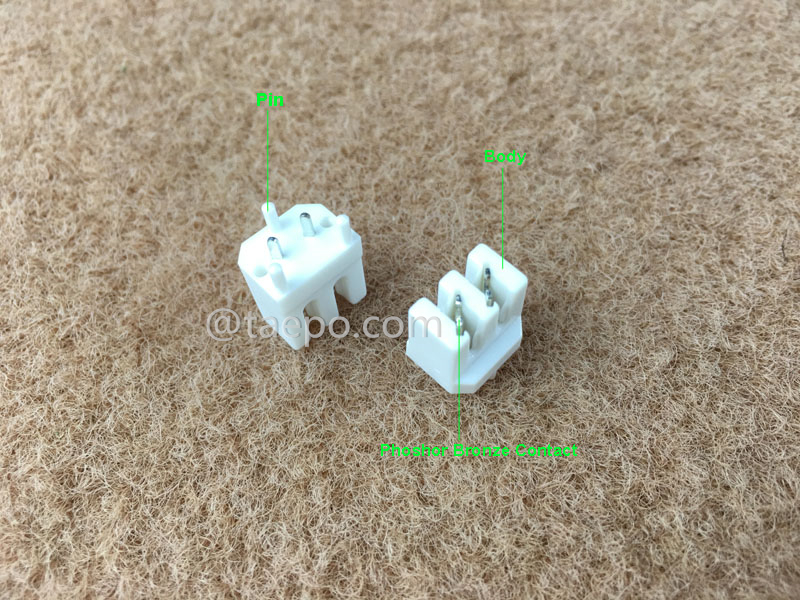

Модуль подключения печатной платы с 2 контактами

Двухконтактные модули подключения печатных плат (TP-1305-2), также известные как клеммные колодки или разъемы для печатных плат, представляют собой электронные компоненты, используемые для установления электрических соединений между печатной платой (PCB) и внешними проводами или компонентами. Эти модули широко применяются в различных электронных устройствах, панелях управления и промышленном оборудовании. Диаметр провода: 0,40 ~ 0,63 мм, диаметр изоляции: 0,70 ~ 1,70 мм.


Используется технология IDC (соединение с разрезанием изоляции), что исключает необходимость пайки, зачистки проводов или использования винтов. Провода фиксируются под углом 45 градусов, что значительно снижает риск плохого контакта и увеличивает производительность монтажа. Контакты обеспечивают максимальную надежность даже в самых суровых климатических и эксплуатационных условиях. Обеспечивается полностью надежное газонепроницаемое соединение между контактом и проводником.


Модули подключения печатных плат играют важную роль, обеспечивая надежное и организованное средство электрического соединения между печатными платами и внешними компонентами или проводкой, что делает их неотъемлемой частью современных электронных устройств и систем.

• Завершение проводов: Модули обеспечивают средство для подключения проводов или контактов. Распространенный метод подключения — IDC (соединение с разрезанием изоляции).

• Компактный дизайн: Модули обычно имеют компактные размеры, что позволяет эффективно использовать пространство на печатной плате.

• Прочные материалы: Часто изготовлены из прочных и качественных материалов, способных выдерживать механические нагрузки и воздействие окружающей среды.

• Универсальность: Модули могут использоваться с разными типами проводов, включая многожильные, одножильные и гибкие проводники.

• Модульность: Многие модули обладают модульной конструкцией, что позволяет легко расширять или перенастраивать соединения при необходимости.

• Механическая устойчивость: Спроектированы для выдерживания вибраций, ударов и других нагрузок, обеспечивая долгосрочную надежность в жестких условиях.

• Интерфейс 2-контактного IDC к PCB: Обеспечивает прямой переход между двумя IDC-контактами и двумя выводами на печатной плате для интеграции телекоммуникационных сигналов с электронными схемами.

• Пины для пайки на плату: Жесткие металлические контакты на нижней стороне предназначены для сквозного монтажа или поверхностного крепления на печатные платы во время производства или обслуживания.

• Надежные IDC-контакты с пружинным усилием: Контакты из пружинной металлической ленты обеспечивают надежное и долговременное давление на проводники, даже при термических циклах.

• Высокая механическая прочность: Спроектированы для выдерживания тестов на натяжение проводов и циклов установки/снятия без потери функциональности.
