Модуль коммутации на 10 пар с направляющей для проводов и заземляющей шиной

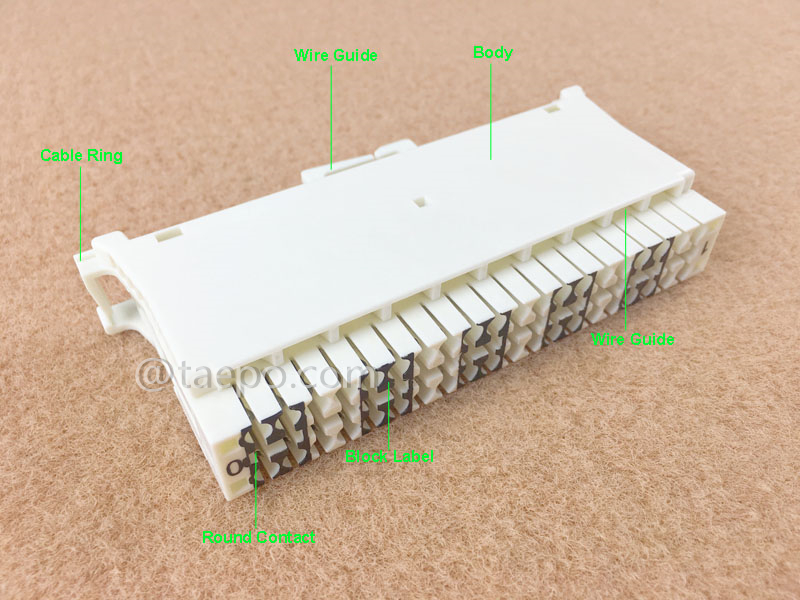

Модуль коммутации на 10 пар с направляющей для проводов (TP-1322-10), также называемый QDF терминальным модулем или блоком BTDG, разработан для использования в основных распределительных шкафах (MDF). Это высоконадежная и экономичная система проводных соединений для современных телекоммуникационных и дата-сетей.


В модуле используется технология IDC (изоляционное смещение контакта), что означает отсутствие необходимости в пайке, снятии изоляции или использовании винтов. Контакты обеспечивают максимальную надежность даже в самых суровых климатических и эксплуатационных условиях. Обеспечивается полностью герметичное, газонепроницаемое соединение между контактом и проводником.

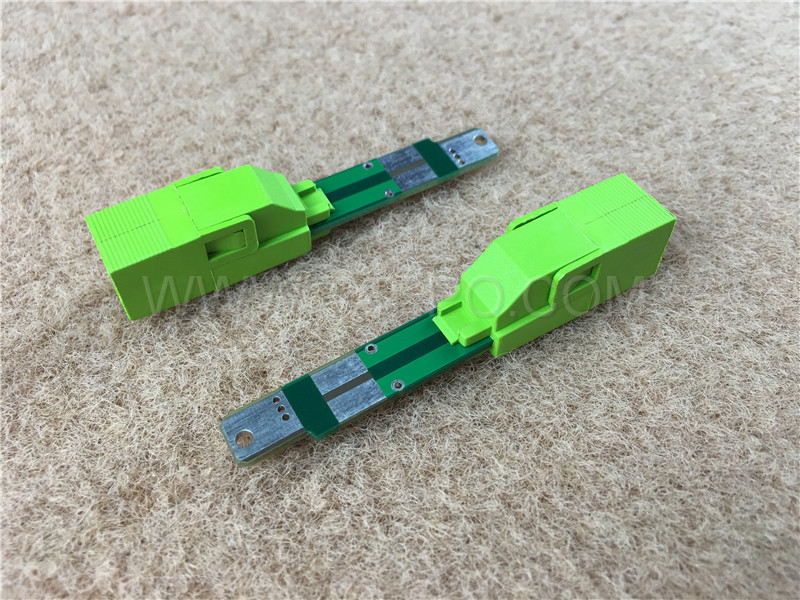

Модули отключения LSA на 10 пар используют нормально-разомкнутый двухсекционный контакт. В пару можно вставить тестовый провод для независимой проверки каждой стороны цепи. Это значительно ускоряет выявление неисправностей. Центральная контактная точка также может использоваться для защиты от перенапряжения или превышения тока.

• Контакт с изоляционным смещением (IDC): разработан для выполнения электрических соединений без необходимости снятия изоляции или использования отдельных разъемов, благодаря острому лезвию или клину, проникающему в изоляцию провода и контактирующему с жилой.

• Компактный размер: модуль выполнен в небольшом и экономящем место формате, что делает его идеальным для использования в перегруженных телекоммуникационных шкафах или корпусах.

• Высокая плотность подключения: модуль LSA на 10 пар позволяет подключать множество кабелей в одном месте, облегчая управление и обслуживание телекоммуникационной инфраструктуры.

• Возможность отключения: модуль оснащен функцией отключения, позволяющей отключать отдельные кабели без воздействия на остальные, подключенные к модулю.

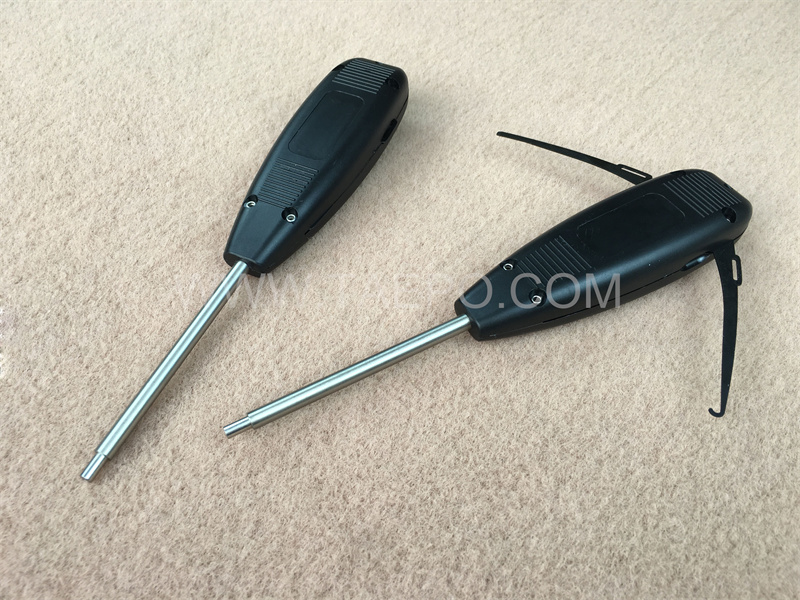

• Легкость установки: модуль может быть быстро и просто установлен с помощью инструмента для вставки одним нажатием и креплением на заднюю рамку для модульной установки.

• Отличная проводимость: модуль изготовлен из высококачественного медного сплава, обеспечивающего отличную проводимость и надежное соединение.

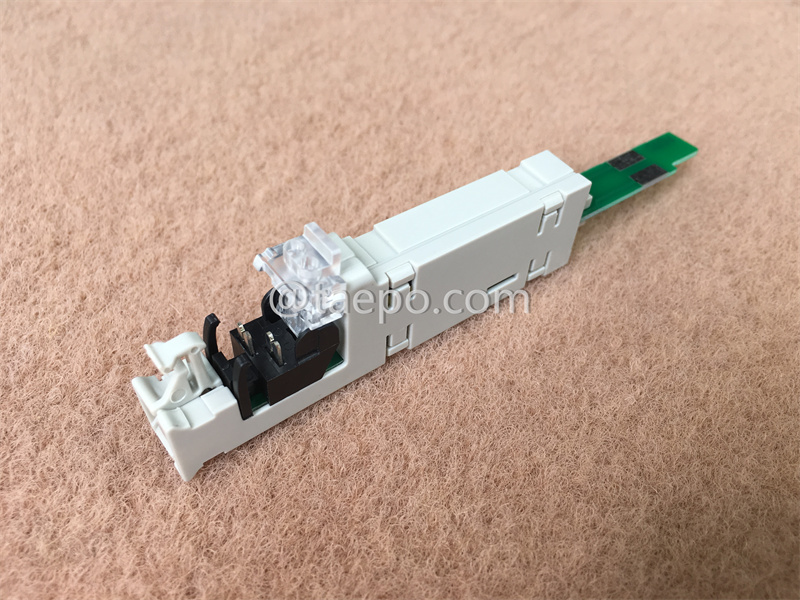

• Встроенная заземляющая шина: на заводе в основание модуля интегрирована заземляющая шина, обеспечивающая надежную точку заземления с низким сопротивлением для устройств защиты от перенапряжений. Это гарантирует безопасный отвод переходных напряжений, вызванных молниями или скачками напряжения, и повышает защиту сети.

• Система направляющих для проводов: специально разработанная внутренняя и внешняя структура направляющих проводов направляет входящие и исходящие кабели по правильным путям. Это минимизирует нагрузку на соединения, предотвращает спутывание кабелей и эффективно организует перемычки, поддерживая аккуратный и удобный для обслуживания вид.
