Сверхкомпактный клеммный модуль на 10 пар

Предмет №: TP-1325-10P
10 пар | Сверхкомпактный модуль подключения | Также называется клеммным блоком M10 SC | Используется в главных кроссах (MDF), распределительных или кроссовых коробках (CCC, DP)
  • Цвет: Зелёный + серый
  • Бренд: Нейтральный / OEM / TAEPO
  • Упаковка: 25 шт./коробка, 20 коробок/группа, 603125 см/группа, вес брутто 14 кг/группа
  • MOQ: 5000 штук
  • Доставка: 7-14 дней
  • ОПИСАНИЕ

    TAEPO – Ваш профессиональный поставщик 10-парных сверхкомпактных модулей подключения, лучшее китайское производственное качество!
    Что означает 10-парный сверхкомпактный модуль подключения?


        ОПИСАНИЕ


    10-парный сверхкомпактный модуль подключения (TP-1325-10P), также называемый клеммным блоком M10 SC, используется на всех уровнях распределения: в главной распределительной раме (MDF), в шкафу кросс-соединений (CCC) и в распределительных коробках (DP). Это высоконадежная и экономически эффективная система подключения проводов для современных телекоммуникационных и информационных сетей.


    Он использует технологию IDC (контакт с изоляционным прокалыванием), что означает отсутствие необходимости в пайке, снятии изоляции или использовании винтов. Провод зажимается под углом 45 градусов, что значительно снижает риск плохого соединения и увеличивает производительность монтажа. Контакты обеспечивают максимальную надежность даже в самых неблагоприятных климатических и внешних условиях. Обеспечивается полностью герметичное соединение между контактом и проводником.


    LSA-модули подключения используют, как правило, одноцелевой контакт, выполняющий только функцию подключения, без возможности разъединения. Этот модуль подключает 10 отдельных пар медных проводов с использованием технологии IDC в компактном и легком корпусе. Он специально разработан для установки на профильные стержни или на монтажные панели высокой плотности, что позволяет максимально эффективно использовать пространство в шкафах с ограниченным доступом или настенных коробках.



        ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    • Сверхкомпактная конструкция: Модуль имеет значительно меньшие габариты по сравнению с традиционными 10-парными модулями, что обеспечивает более высокую плотность установки и экономит ценное монтажное пространство в шкафах или стойках.

    • Совместимость с профильным креплением: Спроектирован для беспрепятственного монтажа на стандартные профильные штанги, надёжно фиксируется без необходимости использования специальных кронштейнов или дополнительного крепежа.

    • Ёмкость на 10 пар: Обеспечивает подключение до десяти витых пар, что делает его подходящим для абонентского распределения и внутренних кроссовых соединений.

    • Система подключения IDC: Каждая пара подключается с использованием стандартных в отрасли клемм типа IDC (Insulation Displacement Contact), что позволяет быстро и надёжно выполнять соединения без зачистки изоляции проводов.

    • Высокая плотность разводки: Внутренняя компоновка оптимизирована для уменьшения расстояния между точками IDC без ущерба для доступности и изоляции, что обеспечивает компактную и эффективную разводку.

    • Экономия пространства: Компактный профиль позволяет эффективно использовать место в телекоммуникационных и сетевых установках.

    • Надёжная связность: Обеспечивает стабильные и безопасные соединения, минимизируя потери сигнала и время простоя.

    • Прочная конструкция: Изготовлен из высококачественных материалов для долговечной работы в сложных условиях эксплуатации.

    • Простота установки: Быстрый и удобный процесс монтажа, экономящий время и ресурсы при установке.

    • Оптимизированная эффективность: Повышает эффективность и производительность сетевых установок за счёт максимального использования пространства и упрощения решений по подключению.



        СХЕМАТИЧЕСКИЕ ДИАГРАММЫ


    Чертёж 10-парного сверхкомпактного профильного соединительного модуля
        ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ

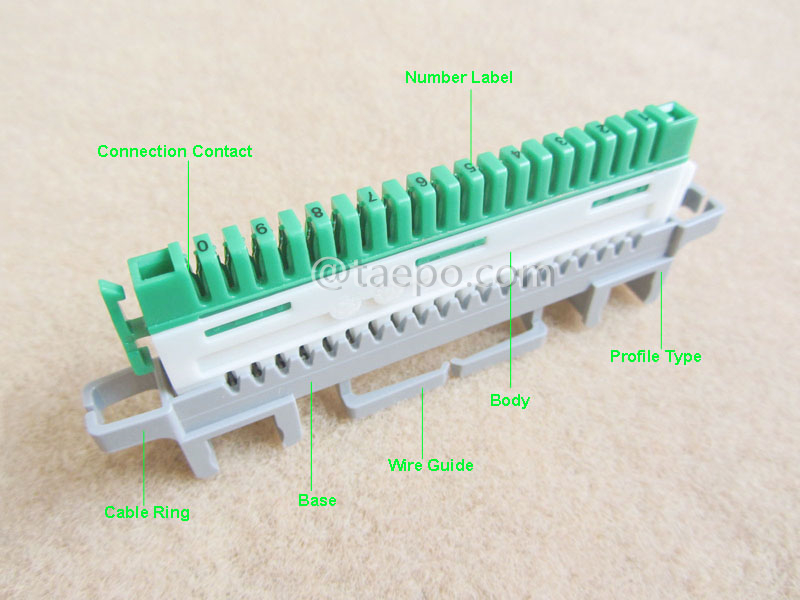

    Иллюстрация 10-парного сверхкомпактного профильного соединительного модуля

        ФОТО УПАКОВКИ




    Изображение упаковки 10-парного сверхкомпактного профильного соединительного модуля


        ДАННЫЕ ДЛЯ ЗАКАЗА

    Артикул Описание
    TP-1325-10P 10-парный сверхкомпактный профильный соединительный модуль
