TAEPO — ваш профессиональный производитель 10-парных LSA модулей подключения с цветной маркировкой в Китае!
Что такое 10-парный LSA модуль подключения с цветной маркировкой?
ОПИСАНИЕ
10-парный LSA модуль подключения с цветной маркировкой (TP-1202-10CL) используется на всех уровнях распределения — в основном распределительном щите (MDF), в шкафах перекрестного соединения (CCC) и в распределительных пунктах (DP). Это высоконадежная и экономически эффективная система подключения проводов для современных телекоммуникационных и дата-сетей.
Он использует технологию IDC (соединение с вытеснением изоляции), что исключает необходимость пайки, снятия изоляции или использования винтов, а также обеспечивает зажатие проводов под углом 45 градусов, значительно снижая риск плохого контакта и повышая производительность монтажа. Контакты обеспечивают максимальную надежность даже в самых неблагоприятных климатических и эксплуатационных условиях. Гарантируется полностью герметичное газонепроницаемое соединение между контактом и проводником.
LSA модули подключения с цветной маркировкой используют обычно цельные контакты, выполняющие функцию только подключения, без возможности разъединения.
Модуль состоит из пластикового или металлического корпуса с несколькими слотами для вставки медных проводов. Каждый слот рассчитан на один провод и оснащен пружинным зажимом, который надежно фиксирует провод. Зажим обычно выполнен в виде острого лезвия, которое прорезает изоляцию провода для установления контакта с токопроводящей жилой.
10-парный LSA модуль подключения рассчитан на работу с десятью парами медных проводов, которые широко применяются в телекоммуникациях. Модуль обычно монтируется на задней монтажной раме, медные провода вставляются в слоты, и пружинные зажимы обеспечивают надежное соединение проводов с клеммной колодкой.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
Контакт с вытеснением изоляции (IDC): обеспечивает электрическое соединение без необходимости снимать изоляцию или использовать отдельные соединители, благодаря острому лезвию или клину, проникающему через изоляцию провода и контактирующему с жилой.
-
Компактный размер: модуль небольшой и экономит место, что идеально подходит для плотных телекоммуникационных шкафов или корпусов.
-
Высокая плотность подключения: 10-парный модуль позволяет подключать множество кабелей в одном месте, упрощая управление и обслуживание телекоммуникационной инфраструктуры.
-
Простая установка: модуль быстро и легко устанавливается с помощью инструмента для вставки одним нажатием и задней монтажной рамы для модульных установок.
-
Отличная проводимость: модуль выполнен из высококачественного медного сплава, обеспечивающего отличную проводимость и надежное соединение.
-
Долговечность: модуль спроектирован для длительной эксплуатации и выдерживает нагрузки ежедневного использования.
-
Универсальность: модуль можно использовать в различных сферах, включая дата-центры, телекоммуникационные сети и системы безопасности.
-
Совместимость: модуль совместим с широким спектром проводных систем, что делает его универсальным и гибким решением для разных применений.
-
Цветная маркировка: облегчает идентификацию и правильное соединение проводов.

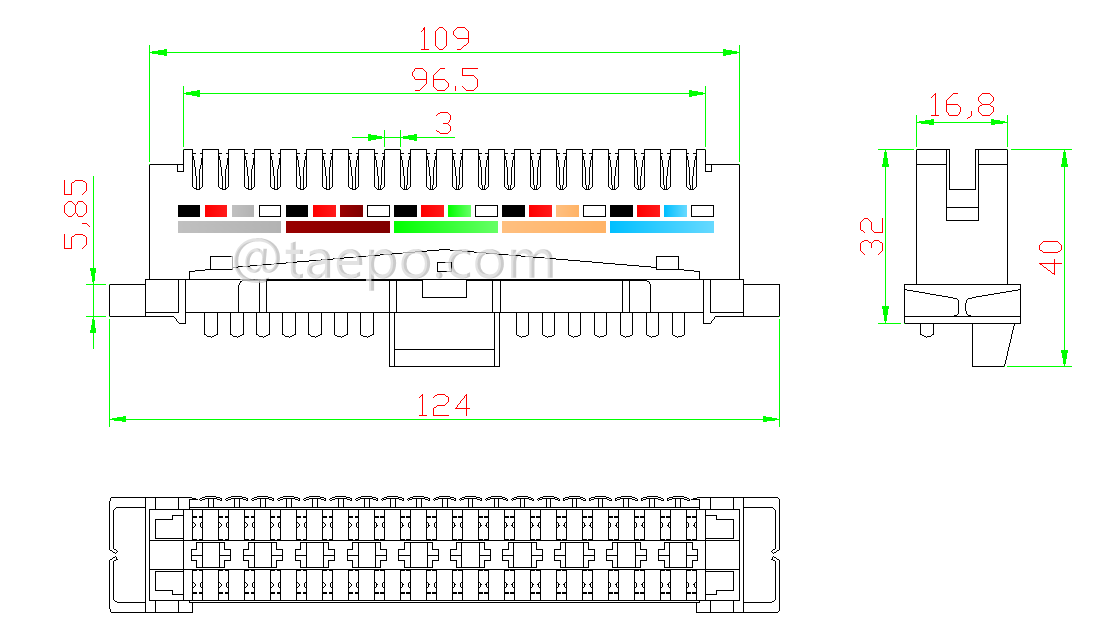

СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

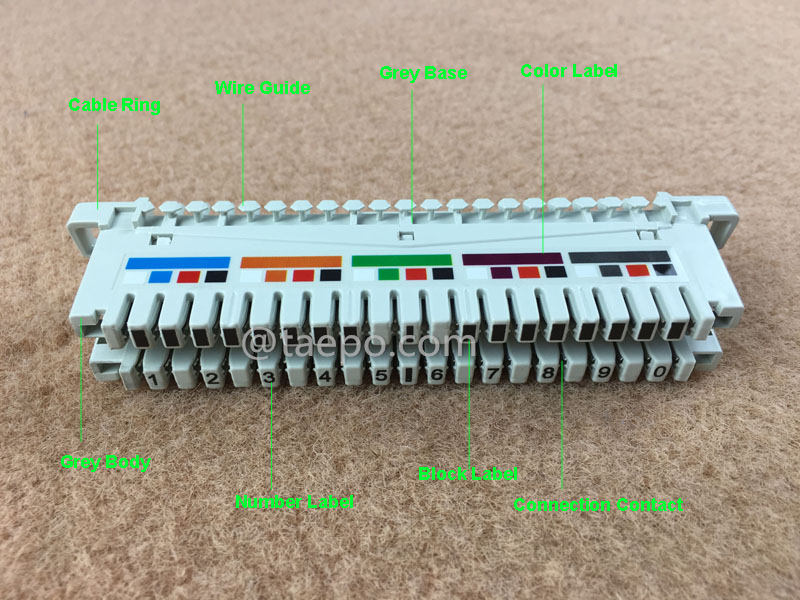

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Номер изделия |
Описание |
| TP-1202-10CL |
10 пар LSA соединительный модуль с цветной маркировкой |
