Что такое 10-парный разъединительный модуль LSA?
ОПИСАНИЕ

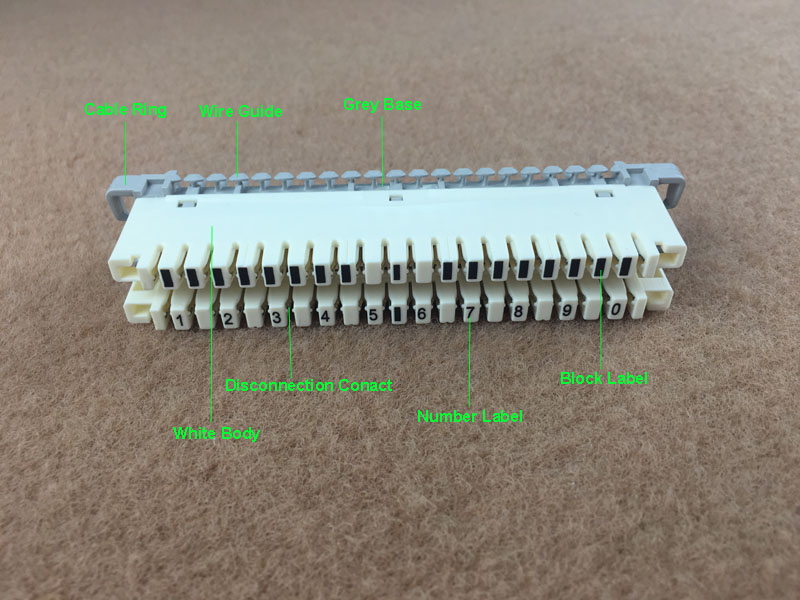

10-парный разъединительный модуль LSA (TP-1201-10) используется на уровнях распределения, в главных распределительных панелях (MDF), в шкафах перекрестных соединений (CCC) или в распределительных коробках (DP). Это высоконадежная и экономически эффективная система соединения проводов для современных телекоммуникационных и информационных сетей.
Модуль использует технологию IDC (контакт при прокалывании изоляции), что исключает необходимость пайки, снятия изоляции или использования винтов. Провода зажимаются под углом 45 градусов, что значительно снижает риск плохого соединения и повышает производительность монтажа. Контакты обеспечивают максимальную надежность даже в самых неблагоприятных климатических и эксплуатационных условиях. Обеспечивается полностью герметичное газонепроницаемое соединение между контактом и проводником.

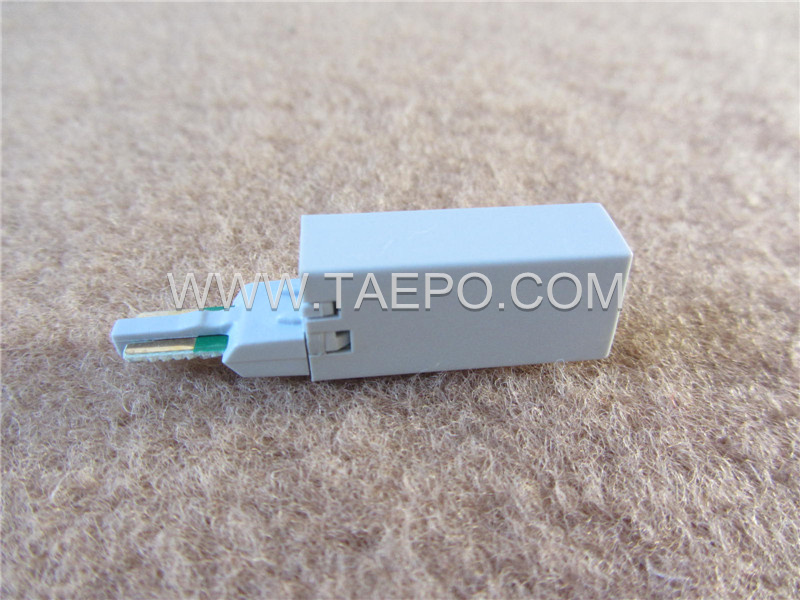

10-парные модули LSA оснащены обычно замкнутыми двухконтактными соединениями с удобной функцией разъединения. Вставив разъединительную вилку в пару проводов, можно временно или постоянно разорвать цепь. Также возможно подключение тестового кабеля к паре для независимого тестирования каждой стороны цепи, что значительно ускоряет выявление неисправностей. Центральный контакт может быть использован для защиты от перенапряжения или перегрузки по току.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
IDC-контакт (контакт при прокалывании изоляции): обеспечивает электрическое соединение без снятия изоляции и применения разъёмов — используется лезвие, которое проникает сквозь изоляцию и контактирует с проводником.
-
Компактный размер: модуль имеет небольшие габариты, что удобно при установке в тесных телекоммуникационных шкафах.
-
Высокая плотность соединений: модуль на 10 пар позволяет соединять несколько кабелей в одном месте для упрощения обслуживания.
-
Функция разъединения: позволяет отключать отдельные провода без воздействия на остальные.
-
Простота установки: установка модуля осуществляется быстро с помощью инструмента вставки и задней монтажной рамы.
-
Отличная проводимость: изготовлен из медного сплава высокого качества для обеспечения надежного соединения.
-
Прочность: рассчитан на длительное использование в условиях частой эксплуатации.
-
Универсальность: подходит для различных применений — в дата-центрах, телекоммуникациях, системах безопасности.
-
Совместимость: поддерживает разные системы прокладки и коммутации проводов.
-
10-парная конфигурация: предназначен для подключения до 10 витых пар медных проводов.
-
Стандартное крепление: подходит для установки в стандартную 10-парную заднюю монтажную раму.
ВИДЕО УСТАНОВКИ
ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ
ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
| Артикул |
Описания |
| TP-1201-10 |
10-парный разъединительный модуль LSA |
ДАННЫЕ ДЛЯ ЗАКАЗА

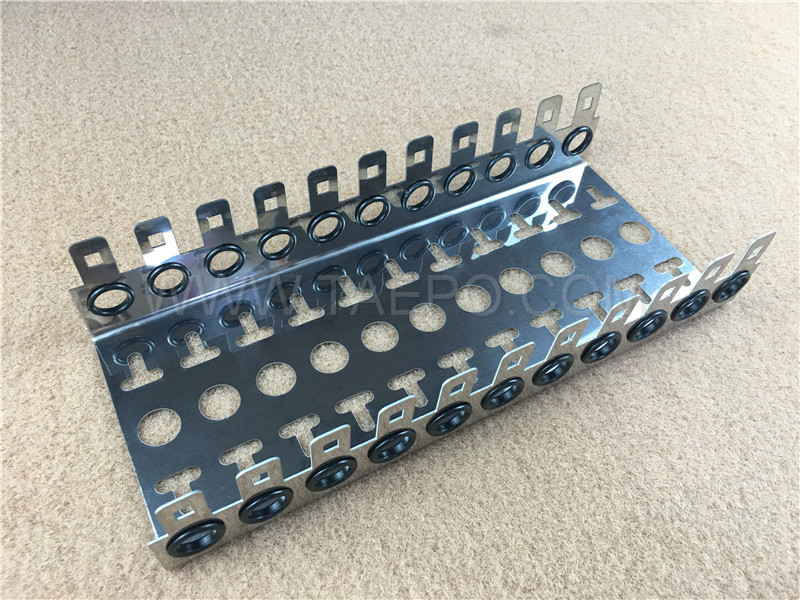

TP-1212-10-11 Кросс LSA на 10 пар, задний монтаж, 11 направлений
TP-1214-10D Двусторонний откидной держатель этикетки на 10 пар для модуля LSA

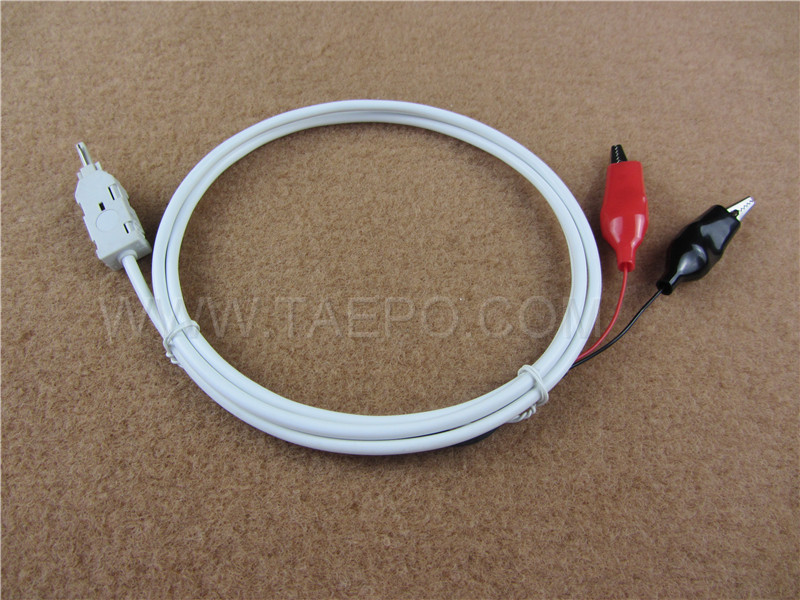

TP-1220-2TA 2-контактный тестовый шнур, штекер LSA – зажим «крокодил», 1.5 м

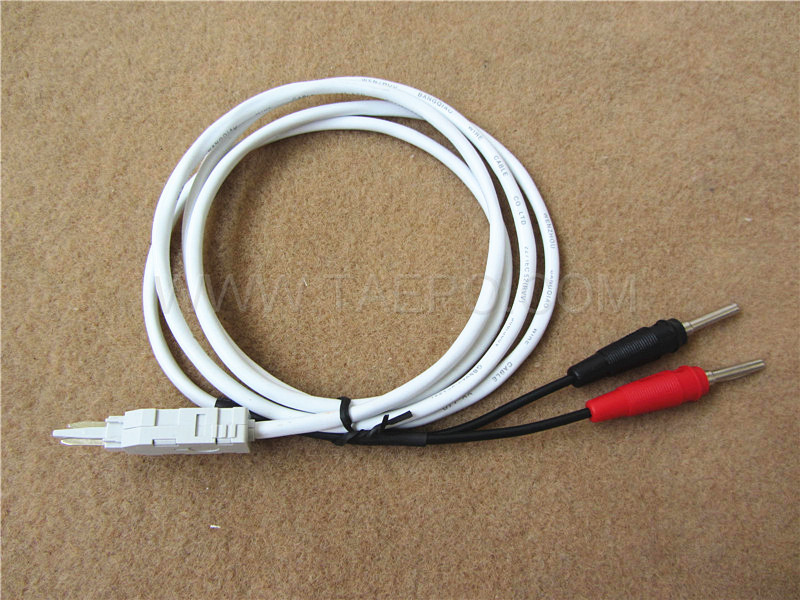

TP-1220-2TB 2-контактный тестовый шнур, штекер LSA – штекер «банан», 1.5 м

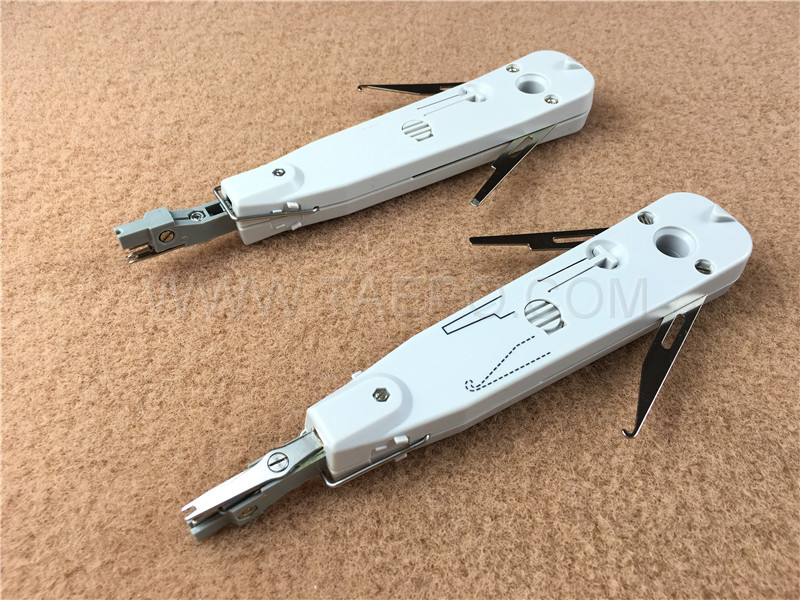

TP-1221-S Инструмент для установки LSA с датчиком

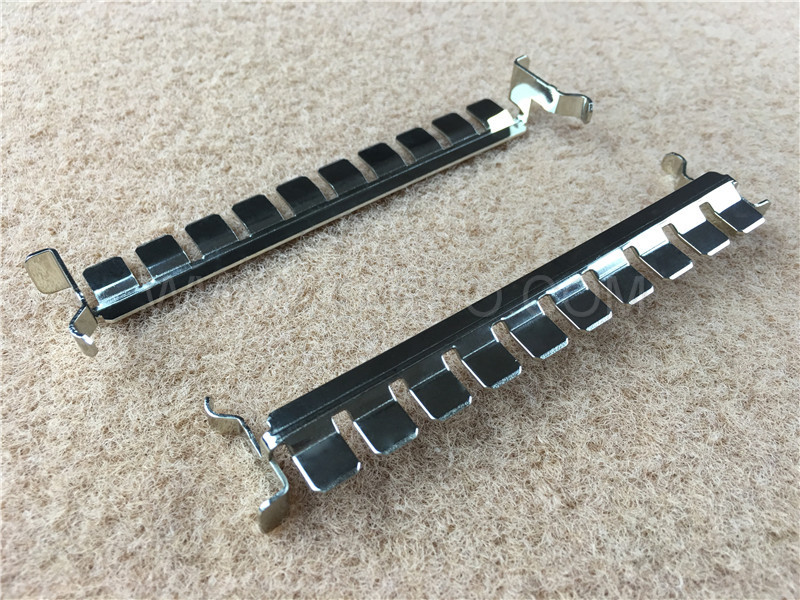

TP-1242-10 Заземляющая шина на 10 пар для модуля LSA
