Что такое модуль отключения LSA на 10 пар?
ОПИСАНИЕ
10-парный соединительный модуль LSA (TP-1202-10) используется на уровне распределения, в главной распределительной панели (MDF), в кросс-шкафах (CCC) и в распределительных коробках (DP). Это высоконадежная и экономически эффективная система подключения проводов для современных телекоммуникационных и информационных сетей.
Он использует технологию IDC (соединение с вытеснением изоляции), что означает отсутствие необходимости в пайке, зачистке проводов или использовании винтов. Провод зажимается под углом 45 градусов, что значительно снижает риск плохого контакта и повышает производительность монтажа. Модули LSA обычно используют одноконтактную конструкцию, что позволяет выполнять только соединение, без функции размыкания.
Соединительные модули LSA с цветной маркировкой также имеют одноконтактную конструкцию, выполняющую только функцию соединения без возможности разъединения.
Модуль LSA состоит из пластикового или металлического корпуса с несколькими слотами для вставки медных проводов. Каждый слот рассчитан на один провод и обеспечивает надежную фиксацию с помощью пружинного зажима. Зажим, как правило, представляет собой остро заточенное лезвие, которое прорезает изоляцию провода и устанавливает контакт с токопроводящей жилой.
10-парный соединительный модуль LSA рассчитан на подключение до десяти пар медных проводов, что особенно актуально для телекоммуникационных применений. Модуль обычно монтируется на заднюю монтажную раму, провода вставляются в слоты, а пружинные зажимы обеспечивают надежное соединение между проводами и клеммным блоком.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
IDC (Insulation Displacement Contact): обеспечивает электрическое соединение без необходимости зачистки проводов или использования отдельных разъемов, с помощью клинка, проникающего сквозь изоляцию к проводнику.
-
Компактный размер: модуль имеет малые габариты, что делает его удобным для использования в тесных телекоммуникационных шкафах и распределительных коробках.
-
Высокая плотность подключения: позволяет подключать несколько кабелей в одном месте, упрощая обслуживание телекоммуникационной инфраструктуры.
-
Простота установки: модуль легко и быстро устанавливается при помощи монтажного инструмента и задней монтажной рамы.
-
Отличная проводимость: благодаря высококачественному медному сплаву обеспечивается надежное и прочное электрическое соединение.
-
Прочность: модуль рассчитан на длительный срок службы и устойчив к ежедневным нагрузкам.
-
Универсальность: может применяться в различных сферах — от дата-центров и телекоммуникационных сетей до систем безопасности.
-
Совместимость: подходит для большинства систем проводки, что делает его гибким и универсальным решением для различных применений.
ВИДЕО УСТАНОВКИ

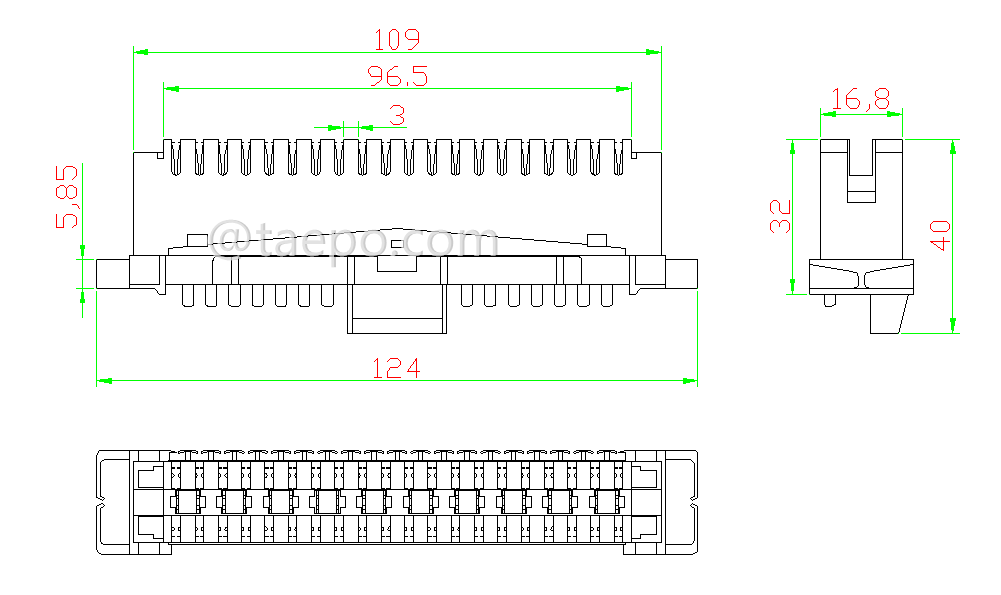

СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

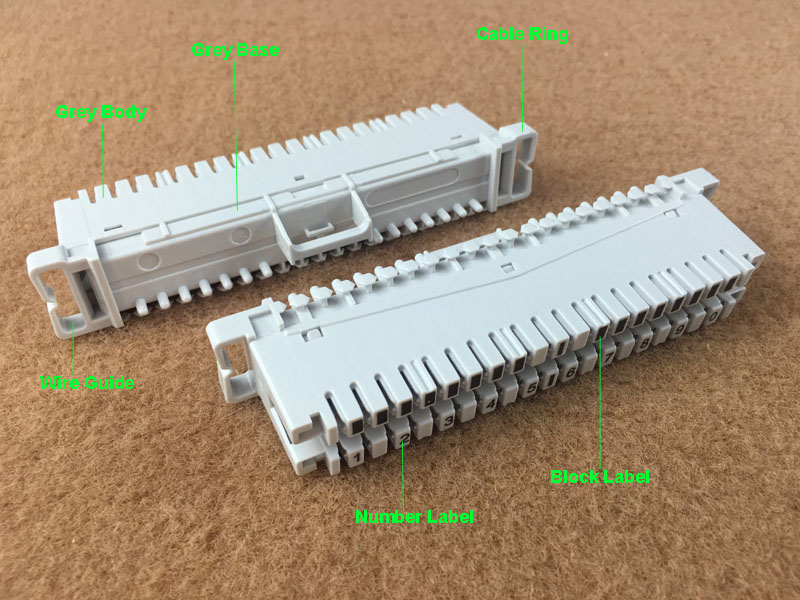

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описание |
| TP-1202-10 |
10-парный соединительный модуль LSA |
СВЯЗАННАЯ ПРОДУКЦИЯ

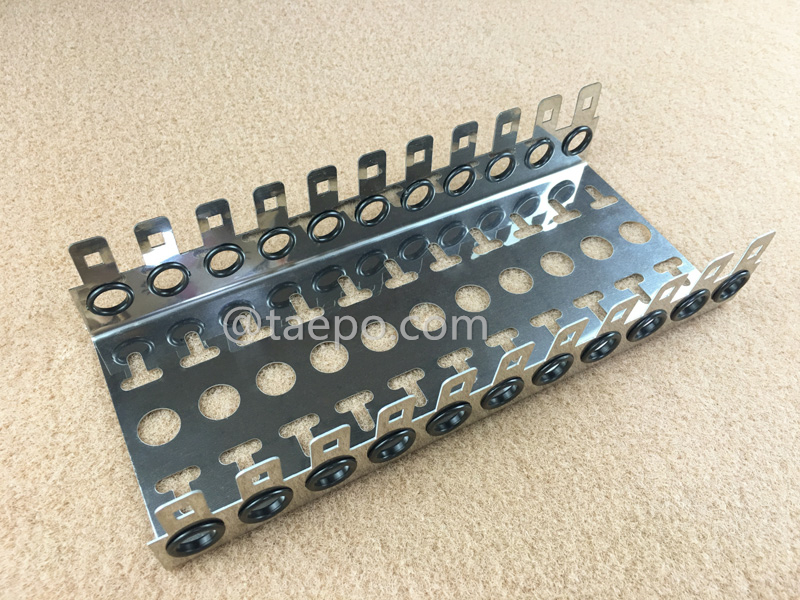

TP-1212-10-11 10-парная задняя монтажная рама LSA, на 11 направлений

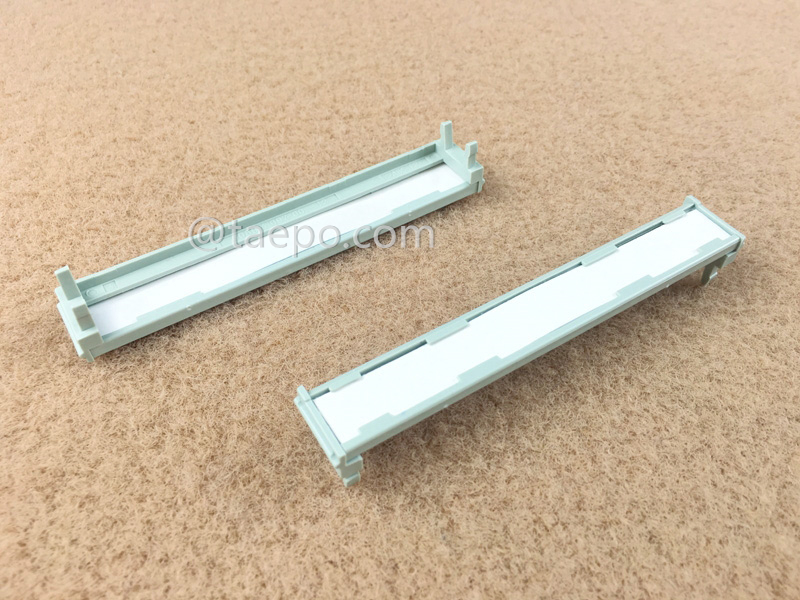

TP-1214-10D 10-парный откидной держатель этикетки для модуля LSA, двусторонний

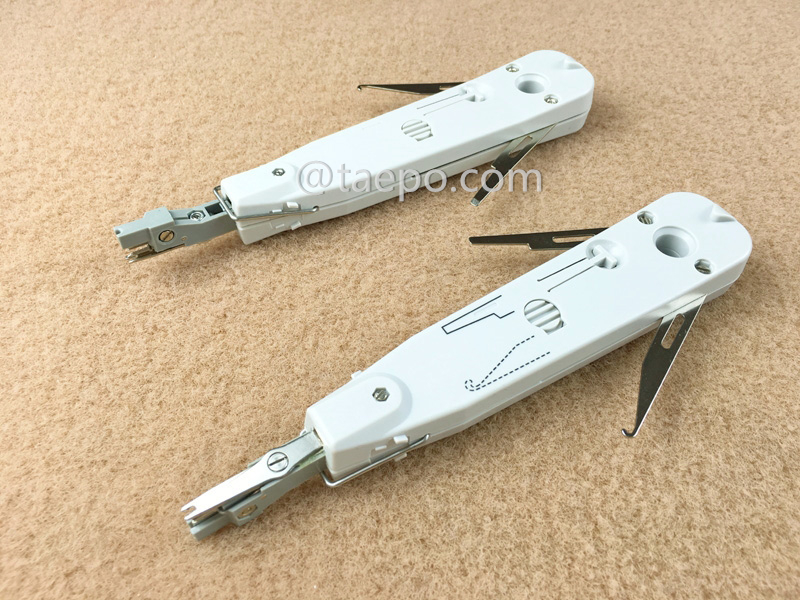

TP-1221-S Инструмент для установки LSA, с датчиком
