Модуль разъединения LSA на 10 пар с цветной маркировкой

Предмет №: TP-1201-10CL
Технология IDC (соединение с вытеснением изоляции) | 10 пар | Нормально закрытый двухсоставной контакт | Используется в MDF/CCC/DP
  • Цвет: Серая основа, белый корпус
  • Бренд: OEM / Нейтральный / TAEPO
  • Упаковка: 10 шт./коробка, 25 коробок/короб, 59×27×24 см/короб, брутто 12,2 кг/короб
  • MOQ: 1000 шт.
  • Доставка: 2–4 недели
  • ОПИСАНИЕ

    TAEPO — Ваш профессиональный производитель модулей отключения LSA на 10 пар с цветной маркировкой в Китае!
    Что такое модуль отключения LSA на 10 пар с цветной маркировкой?



       ОПИСАНИЕ


    Модуль отключения LSA на 10 пар с цветной маркировкой (TP-1201-10CL) используется на уровне распределения — в главных распределительных панелях (MDF), шкафах кросс-соединений (CCC) или в распределительных коробках (DP). Это высоконадежная и экономически эффективная система подключения проводов для современных телекоммуникационных и дата-сетей.


    Он использует технологию IDC (контакт с прорезанием изоляции), что означает отсутствие необходимости в пайке, зачистке проводов или использовании винтов. Провода зажимаются под углом 45 градусов, что значительно снижает риск плохого соединения и повышает производительность монтажа. Контакты обеспечивают максимальную надежность даже в самых неблагоприятных условиях окружающей среды. Обеспечивается полностью надежное, герметичное соединение между контактом и проводником.


    Модули отключения LSA на 10 пар используют нормально замкнутый двухконтактный элемент с удобной функцией отключения. Вставив штекер отключения в пару проводов, можно временно или постоянно отключить цепь. Для проверки можно вставить измерительный шнур в пару, чтобы тестировать обе стороны цепи независимо, что значительно ускоряет идентификацию неисправностей. Центральная точка контакта также может использоваться для защиты от перенапряжения или перегрузки по току.




        ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    • IDC (контакт с прорезанием изоляции): обеспечивает электрическое соединение без зачистки проводов или использования разъемов, при помощи клина или лезвия, проникающего через изоляцию.

    • Компактный размер: модуль имеет небольшие габариты, что удобно для установки в ограниченном пространстве телекоммуникационных шкафов.

    • Высокая плотность подключения: позволяет подключать несколько кабелей в одном месте, упрощая обслуживание телекоммуникационной инфраструктуры.

    • Функция отключения: обеспечивает возможность разъединения отдельных кабелей без воздействия на остальные подключения.

    • Простота установки: быстро и легко монтируется при помощи инструмента вставки и заднего монтажного кронштейна.

    • Отличная проводимость: изготовлен из высококачественного медного сплава, обеспечивающего надежное соединение.

    • Прочность: модуль рассчитан на интенсивную эксплуатацию и длительный срок службы.

    • Универсальность: подходит для использования в ЦОДах, телекоммуникационных сетях и системах безопасности.

    • Совместимость: подходит для различных типов кабельных систем.

    • Конфигурация на 10 пар: обеспечивает подключение до 10 витых пар медных проводов.

    • Стандартное исполнение: совместим с типовыми задними монтажными рамками на 10 пар.

    • Цветная маркировка: облегчает идентификацию и согласование проводов.

    • Модульная конструкция: возможность штабелирования для расширения количества подключений.



       ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ

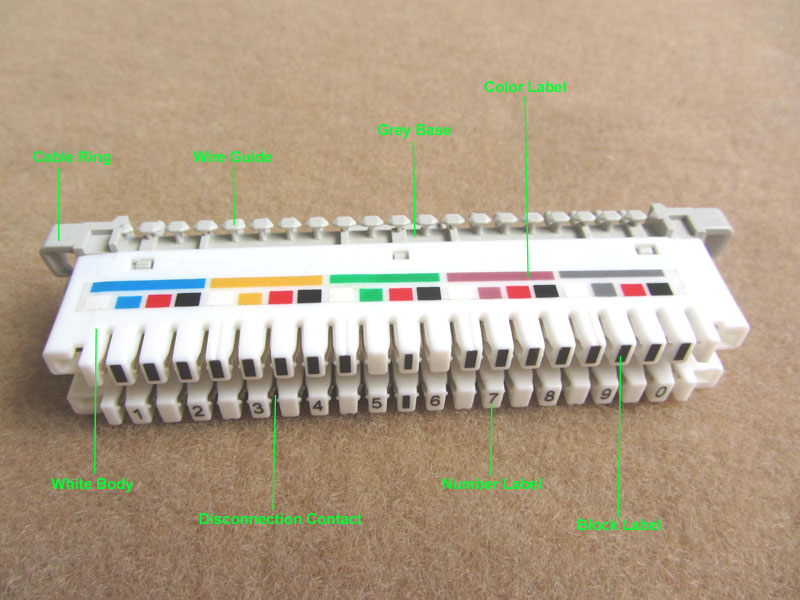

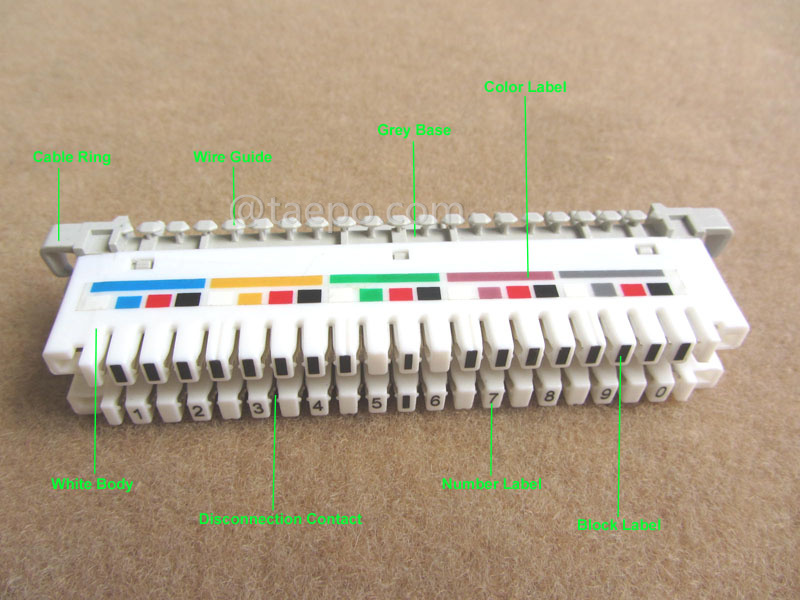

    Иллюстрация для модуля отключения LSA на 10 пар с цветной маркировкой


       СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

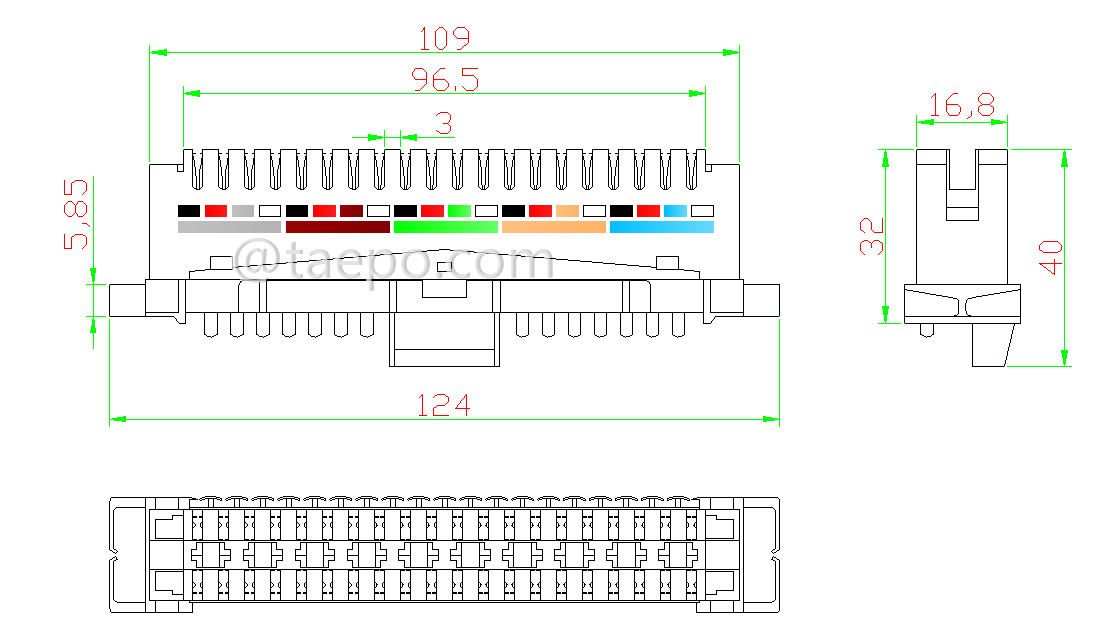

    Чертеж модуля отключения LSA на 10 пар с цветной маркировкой


        ФОТО УПАКОВКИ


    Фотографии упаковки модуля отключения LSA на 10 пар с цветной маркировкой



       ДАННЫЕ ДЛЯ ЗАКАЗА

    Номер изделия Описание
    TP-1201-10CL Модуль отключения LSA на 10 пар с цветной маркировкой
