2-полюсный тестовый шнур с 4-полюсным тестовым штекером LSA 4-полюсный тестовый штекер N с зажимом типа «крокодил» M-штекер Модульный штекер 8P2C и модульный штекер 6P2C

Предмет №: TP-1220-2LNAM86
Эта конфигурация тестового кабеля достаточно универсальна, позволяя использовать различные типы подключений и тестирования в телекоммуникационных и сетевых средах.
ОПИСАНИЕ

    Описания


2-полюсный тестовый шнур, 4-полюсный тестовый штекер LSA + 4-полюсный тестовый штекер N для зажима типа «крокодил», штекер M, модульный штекер 8P2C, модульный штекер 6P2C (TP-1220-2LNAM866) используется для тестирования телефонной линии. Штекер LSA используется для вставки в модуль LSA, штекер M — для вставки в блок M, а зажим типа «крокодил» и модульный штекер — для подключения к комплекту для тестирования телефона.

Серый 2-полюсный шнур допускает параллельное соединение (функция монитора) при использовании в модуле подключения или отключения. Контакты шнура соединяют центральные контакты модуля, которые позволяют контролировать линию (линию подключения). 2-полюсные шнуры нельзя использовать в коммутационных модулях. Металлические контакты в этом случае не создадут положительный контакт.

Серый 4-полюсный шнур допускает параллельное соединение (функция монитора) при использовании в модуле подключения или отключения. Контакты шнура соединяют центральные контакты модуля, что позволяет контролировать линию (линию соединения). 4-полюсные шнуры могут использоваться в коммутационных модулях. Контакты печатной платы в этом случае будут создавать положительный контакт.





    Основные особенности


Длина кабеля: кабель доступен в различных длинах для удовлетворения различных потребностей в тестировании и подключении.
Гибкий и изолированный: кабель гибкий и хорошо изолирован, что обеспечивает безопасность и простоту использования.
Тестовый штекер LSA: один конец оснащен тестовым штекером LSA, предназначенным для надежного подключения к клеммным колодкам LSA, обычно используемым в телекоммуникациях и сетях.
Зажимы типа «крокодил»: на противоположном конце имеются два зажима типа «крокодил» с зубчатыми губками для надежного и временного электрического соединения.
Долговечность: рассчитаны на многократное использование, с прочными материалами и изоляционными покрытиями на зажимах типа «крокодил».
Безопасность: зажимы типа «крокодил» имеют покрытие для предотвращения случайных коротких замыканий, что обеспечивает безопасность во время тестирования.
Цветовая кодировка: шнуры имеют цветовую кодировку изоляции или маркировки, чтобы помочь техническим специалистам быстро идентифицировать определенные соединения, повышая эффективность во время тестирования и обслуживания.

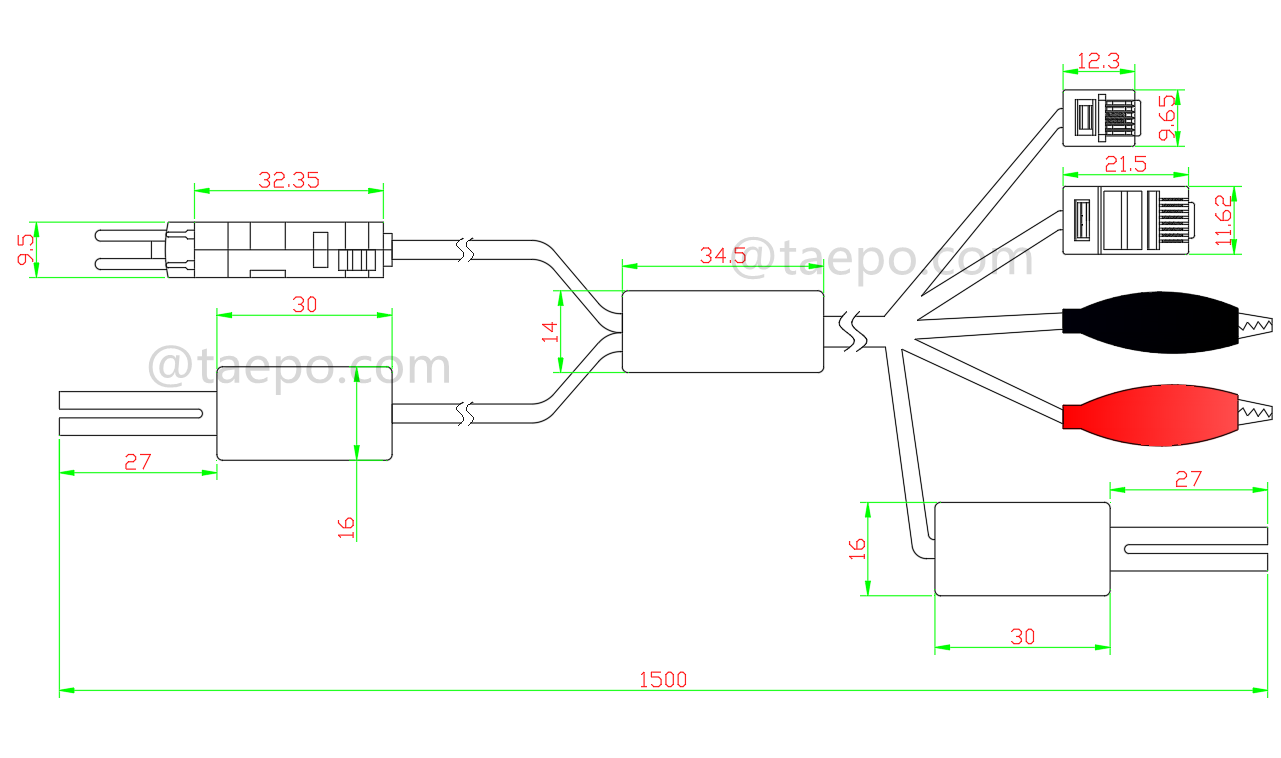

    Схематические диаграммы

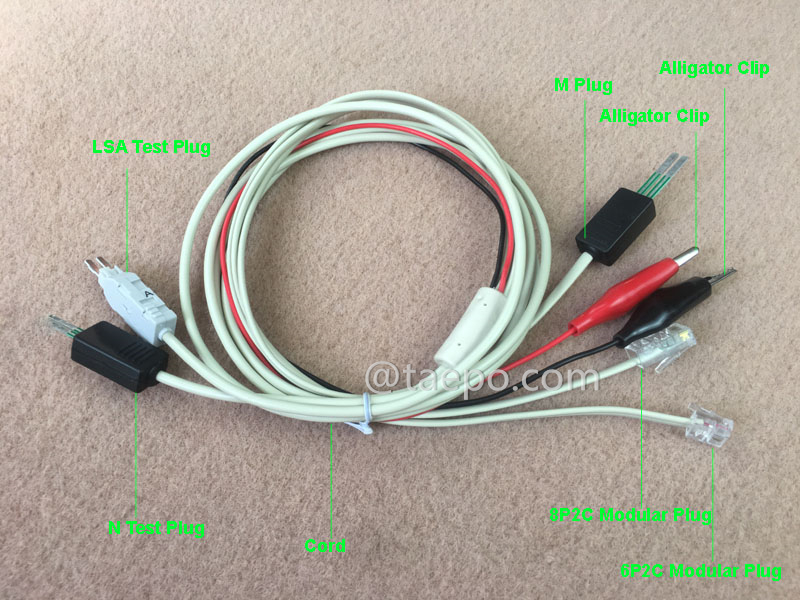

    Упаковывать картинки





    Заказ данных



предмет номер Описания
TP-1220-2LNAM86 2-полюсный тестовый шнур, 4-полюсный тестовый штекер LSA + 4-полюсный тестовый штекер N для зажима типа «крокодил», штекер M, модульный штекер 8P2C, модульный штекер 6P2C, 1,5 м
