Описания

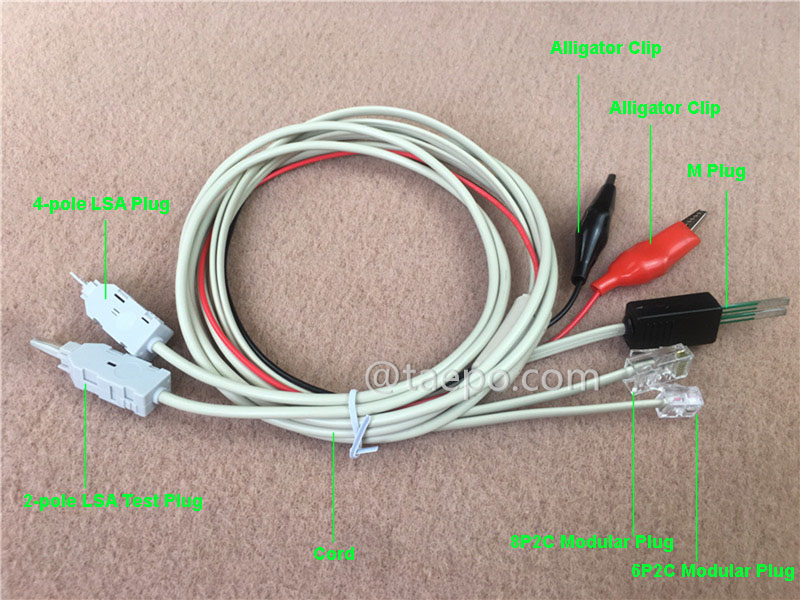

2-полюсный тестовый штекер LSA + 4-полюсный штекер LSA для зажима типа «крокодил», штекер M, модульный штекер 8P2C, модульный штекер 6P2C (TP-1220-2LLAM86) используется для тестирования телефонной линии. Штекер LSA используется для вставки в модуль LSA, штекер M для вставки в блок M, а зажим типа «крокодил» и модульный штекер для подключения к комплекту для тестирования телефона.
Серый 2-полюсный шнур допускает параллельное соединение (функция монитора) при использовании в модуле подключения или отключения. Контакты шнура соединяют центральные контакты модуля, которые позволяют контролировать линию (линию подключения). 2-полюсные шнуры нельзя использовать в коммутационных модулях. Металлические контакты не будут создавать положительный контакт в этом случае.
Серый 4-полюсный шнур допускает параллельное соединение (функция монитора) при использовании в модуле подключения или отключения. Контакты шнура соединяют центральные контакты модуля, что позволяет контролировать линию (линию соединения). 4-полюсные шнуры могут использоваться в коммутационных модулях. Контакты печатной платы в этом случае будут создавать положительный контакт.
Основные особенности

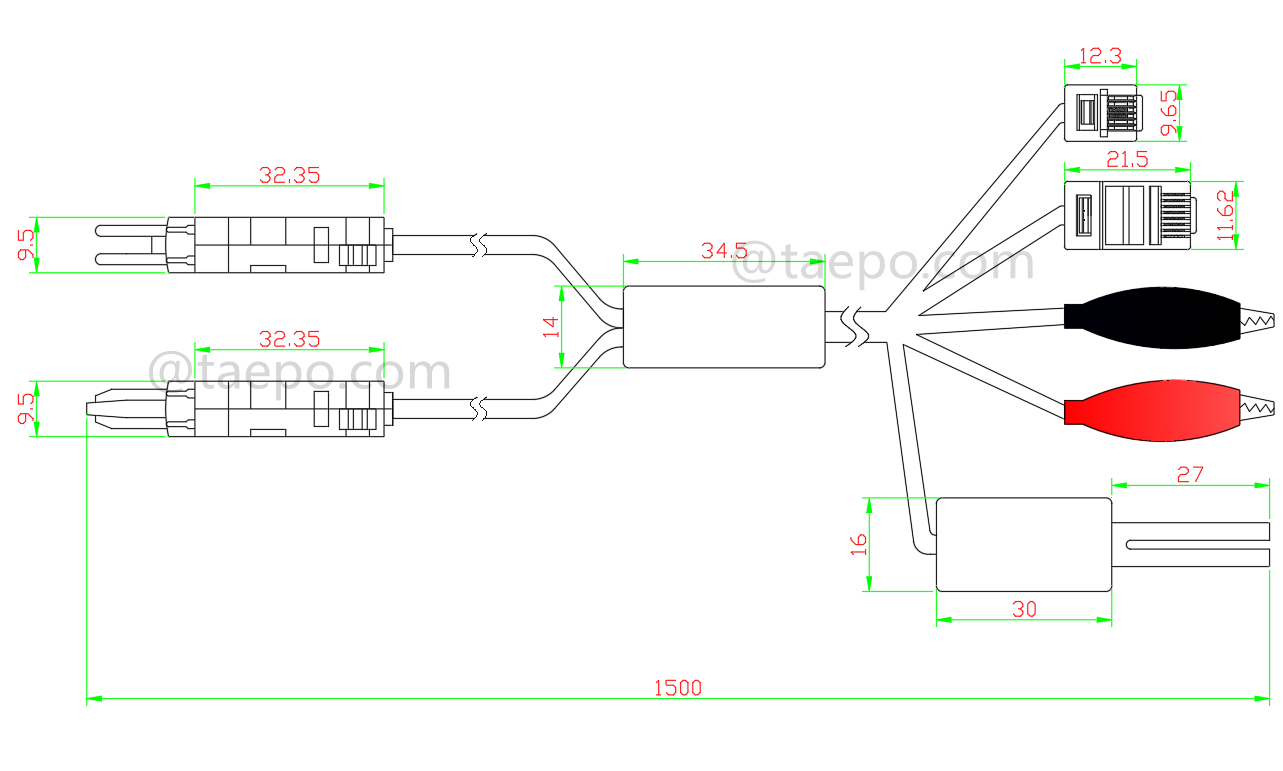

Схематические диаграммы

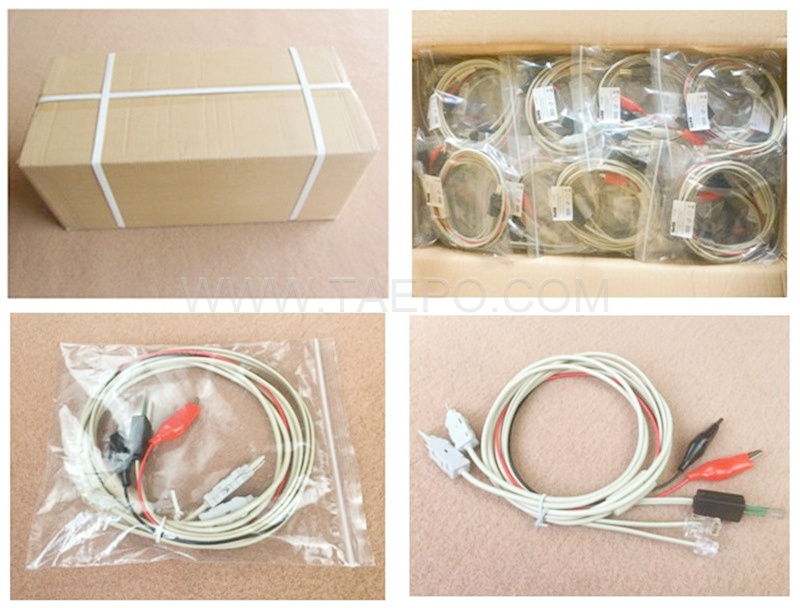

Упаковывать картинки
Заказ данных
предмет номер | Описания |
TP-1220-2LLAM86 | 2-полюсный тестовый шнур, 2-полюсный тестовый штекер LSA + 4-полюсный штекер LSA для зажима типа «крокодил», штекер M, модульный штекер 8P2C, модульный штекер 6P2C, 1,5 м |
