Разъём 905 Run & Tap, 2 провода, проводник AWG22-18, один контакт, красный

Разъём 905 Run & Tap (TP-1310-905) используется для электрического соединения конца провода (tap) с проходящим проводом (run) и изоляции этого соединения. Это тип электрического разъёма, применяемого в электрических установках для подключения или ответвления от существующего электрического проводника, обычно основного провода или кабеля (run), с целью создания подключения для дополнительной ветви или устройства (tap). Эти разъёмы разработаны для обеспечения безопасных и надёжных электрических соединений без необходимости разрезания или скрутки основного проводника.

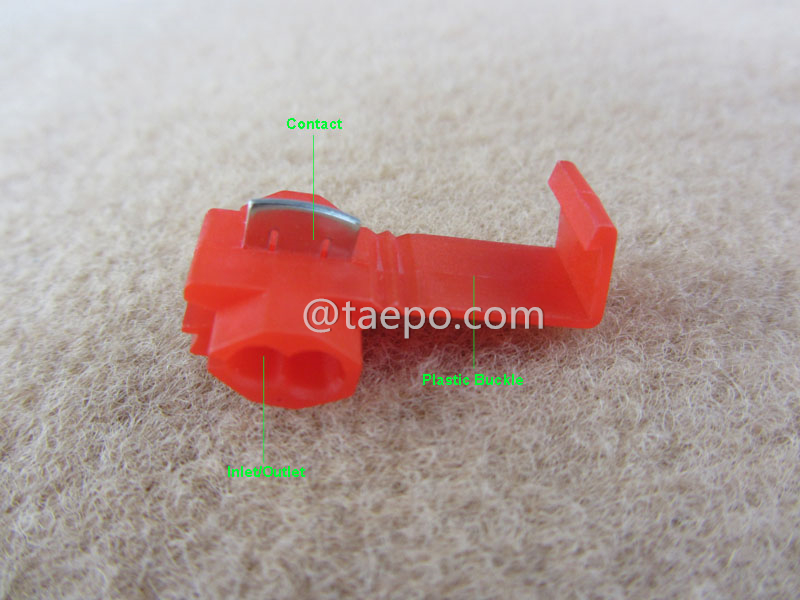

Данная версия с одним контактом оснащена надёжной металлической контактной пластиной, которая прокалывает изоляцию как основного (run), так и ответвляющегося (tap) проводов без снятия изоляции, обеспечивая быстрое и постоянное электрическое соединение. Корпус из цветного красного полипропилена обеспечивает механическую прочность и идентификацию диапазона поддерживаемых проводов. Внутренний контакт выполнен из лужёной латуни, что обеспечивает коррозионную стойкость и стабильные электрические характеристики со временем.


Корпус разъёма надёжно фиксирует провода на месте, в то время как контактный штифт прижимается к металлической пластине, завершая электрическое ответвление. Конструкция исключает необходимость пайки или обмотки, что повышает эффективность, особенно в условиях монтажных работ на объекте.

• Подключение ответвления: Основная функция разъёма Run & Tap — создать надёжное электрическое соединение между основным проводником (run) и дополнительным ответвляющимся проводником (tap). Ответвляющийся провод обычно представляет собой более тонкий провод или кабель, который должен получать питание или подключаться к основному электрическому цепи.

• Простота установки: Многие разъёмы Run & Tap разработаны для лёгкой установки без необходимости использования специализированных инструментов. Для компрессионных разъёмов может потребоваться инструмент для правильной установки.

• Механическая прочность: Разъёмы Run & Tap обычно рассчитаны на выдерживание механических нагрузок и обеспечивают стабильное и надёжное соединение даже в условиях вибраций или движений.

• Надёжное соединение: Несмотря на небольшой размер, эти разъёмы обеспечивают прочное и стабильное электрическое соединение. Они разработаны для поддержания хорошей электрической проводимости и сопротивления вибрациям и натяжению, гарантируя стабильность соединения с течением времени.

• Самостоятельное снятие изоляции: Благодаря встроенной металлической контактной пластине разъём устраняет необходимость ручного снятия изоляции с проводов run или tap. Пластина прокалывает изоляционные слои при закрытии разъёма, оголяя проводник без повреждения жил.

• Корпус красного цвета: Разъём имеет стандартный корпус с цветовой маркировкой синего цвета, что облегчает идентификацию при установке или проверке. Цвет обозначает диапазон размеров проводов согласно промышленным стандартам и упрощает сортировку на складе.

• Крышка с защёлкой на петле: Обеспечивает надёжное закрытие разъёма при вибрациях или движениях, фиксируя оба провода внутри.
