Самозачищающийся электрический соединитель 314, на 3 провода, для жил AWG22–14, максимальная изоляция 3,8 мм, двойные контакты, заполнен гелем

Предмет №: TP-1310-314 02
Подключите электрические провода | 3 провода с жилой AWG22–14 | Максимальная изоляция 3,8 мм | Двойные контакты | С гелевым заполнением
  • Цвет: Белое основание, синяя крышка
  • Бренд: Нейтрально / OEM / TAEPO
  • Упаковка: Количество: 25 штук в блистере, 100 блистеров в коробке, размеры коробки: 36,5×38,5×49 см, брутто вес коробки: 12,5 кг
  • MOQ: 5000 штук
  • Доставка: 2-4 недели
  • ОПИСАНИЕ

    TAEPO — ваш профессиональный источник самозачищающихся электрических соединителей серии 314, экспертное китайское производство на высшем уровне!
    Что такое самозачищающийся электрический соединитель 314?


        ОПИСАНИЕ


    Самозачищающийся электрический соединитель 314 (TP-1310-314), часто называемый «tap connector» или «самозажимным соединителем», — это устройство, используемое в электротехнике для создания надежного и прочного соединения между двумя или более проводами без необходимости предварительного снятия изоляции. Такие соединители широко применяются в автомобилестроении, электротехнике и электронике, где требуются быстрые и эффективные соединения проводов.


    Соединитель заполнен смазкой, которая защищает от коррозии во влажных условиях. Поддерживает работу с медными проводами AWG 22-14, как цельными, так и многожильными. Самозачищающие контакты в форме U обеспечивают механическую прочность и хорошую электрическую проводимость. Рекомендуется использовать инструмент для обжима (TP-5940-998).


    В целом, самозачищающие электрические соединители предоставляют удобное и эффективное решение для выполнения электрических соединений, особенно в ситуациях, когда традиционные методы снятия изоляции могут быть неудобными или непрактичными. Они способствуют повышению эффективности монтажа и сокращению затрат на труд в различных электротехнических и электронных применениях.



        ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    • Механизм IDC с самозачисткой: Использует технологию контактов с вытеснением изоляции, то есть провода не требуют предварительного снятия изоляции — контакты прокалывают изоляцию и соединяются напрямую с медным сердечником.

    • Механизм обжима: Самозачищающие соединители имеют встроенный пружинный механизм обжима для надежного закрепления провода и обеспечения прочного электрического контакта.

    • Широкая совместимость с проводниками: Совместимы с медными проводами от AWG 22 до AWG 14, что позволяет использовать их в различных стандартах проводки — от телекоммуникационных сигнальных кабелей до управляющих цепей.

    • Быстрый монтаж: Разработаны для быстрой и эффективной установки, что важно в случаях, когда время является критическим фактором.

    • Предварительное заполнение водонепроницаемым гелем: Внутренняя полость заполнена герметизирующим гелем на нефтяной основе, который окружает и защищает контакты, предотвращая коррозию от влаги, грязи и химического воздействия.

    • Экономичность: Часто являются экономически эффективным решением для создания электрических соединений, экономя время и трудозатраты.

    • Вместимость для трёх проводов: Позволяют соединять до трех медных проводников в одном соединении, обеспечивая звездообразные ответвления или разветвления с минимальными усилиями и компактным дизайном.


        СХЕМАТИЧЕСКИЕ ДИАГРАММЫ



    Чертёж самозачищающегося электрического соединителя 314, 3-проводной, проводник AWG22-14, максимальная изоляция 3,8 мм, двойные контакты, заполнен гелем

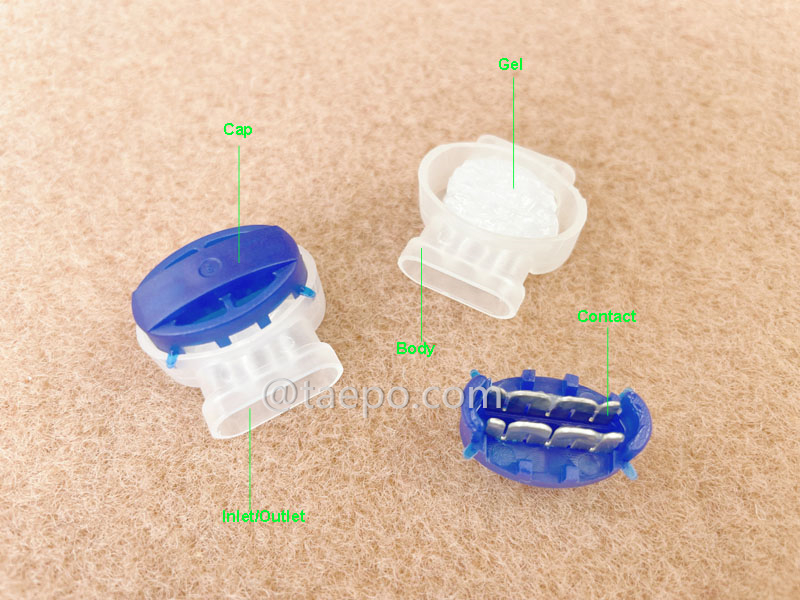

        ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ


    Иллюстрация самозачищающегося электрического соединителя 314, 3-проводной, проводник AWG22-14, максимальная изоляция 3,8 мм, двойные контакты, заполнен гелем

        ФОТО УПАКОВКИ


    Упаковочная фотография самозачищающегося электрического соединителя 314, 3-проводной, проводник AWG22-14, максимальная изоляция 3,8 мм, двойные контакты, заполнен гелем


        ДАННЫЕ ДЛЯ ЗАКАЗА

    Артикул Описания
    TP-1310-314 314 самозачищающийся электрический соединитель, на 3 провода, под проводники AWG22–14, максимальный диаметр изоляции 3.8 мм, с двумя контактами, заполненный гелем

        СВЯЗАННАЯ ПРОДУКЦИЯ

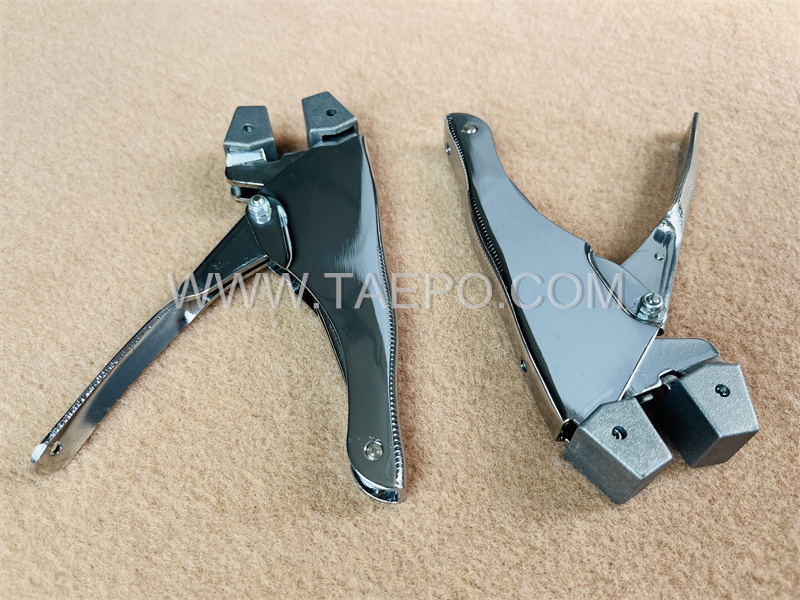

    Инструмент для опрессовки крупных проводных разъёмов
