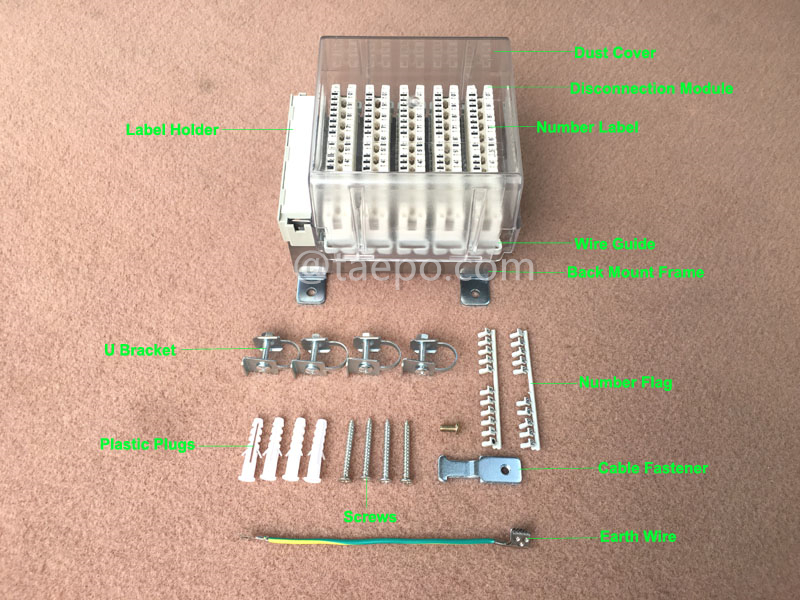

Терминальный блок LSA на 50 пар с держателем для меток, заземляющим проводом, монтажными аксессуарами

TAEPO - Ваш надежный китайский производитель терминальных блоков LSA с профессиональным опытом!
Что такое терминальный блок LSA на 50 пар?


    ОПИСАНИЕ

Терминальный блок LSA на 50 пар (TP-1418-50A) используется как для голосовых, так и для дата-сетей в центральном офисе, шкафах и в приложениях частных сетей. С помощью надежных контактов IDC (соединение с перемещением изоляции) они служат интерфейсом между магистральным кабелем и кабелями отводов. Помимо защиты персонала и оборудования от перенапряжений, терминальные блоки поддерживают процессы контроля качества и диагностики.


Обычно блоки для 50 пар используются на вертикальной стороне Главной Распределительной Рамки (MDF), которая используется для завершения соединения между внешними линиями и перемычками. Он состоит из 5 модулей для разъединения по 10 пар. Блок подходит для xDSL цепей. Также блоки используются в шкафах перекрестных подключений (CCC) и в коробках распределительных точек (DP).


Наш защитник MDF на 1 пару (TP-1501-1EGP) и модуль защиты от перенапряжений на 10 пар (TP-1502-10P3G) могут быть вставлены в блок с функцией защиты персонала и оборудования от перенапряжений и коротких замыканий. Блок разъединения также известен как терминальный блок, блок с метками или распределительный блок.

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• High-capacity Termination: Supports up to 50 pairs of copper conductors, allowing compact and efficient management of multiple lines in one block.
• LSA Connection Technology: Utilizes insulation displacement contacts (IDC) for fast, tool-assisted termination without the need for wire stripping.
• Disconnection Functionality: Enables easy circuit isolation for testing and troubleshooting without disturbing other lines.
• Integrated Label Holder: Provides dedicated space for clear and visible pair identification, aiding in systematic network management.
• Earth Wire Connection: Enhances safety by ensuring proper grounding and protection against electrical surges and interference.
• Mounting Accessories Included: Comes with brackets and screws for immediate, secure installation on standard back mount or rack frames.
• Durable Insulation Material: Built with flame-retardant and high-strength thermoplastic, resistant to heat, impact, and aging.
• Corrosion-resistant Contacts: Tin-plated or silver-plated IDC contacts provide excellent conductivity and long-lasting performance.
• Compact Modular Design: Saves space in distribution frames, allowing more capacity within limited enclosures.
• Vibration-resistant Construction: Ensures stability in environments with movement or minor mechanical stress.

    ВИДЕО УСТАНОВКИ

    СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

    ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ

    ФОТО УПАКОВКИ

    ДАННЫЕ ДЛЯ ЗАКАЗА

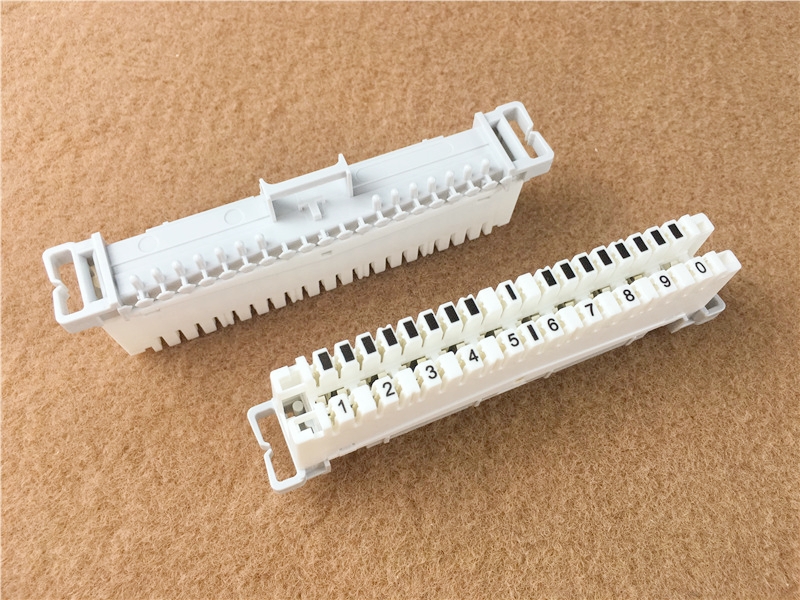

TP-1201-10: Модуль разъединения LSA на 10 пар

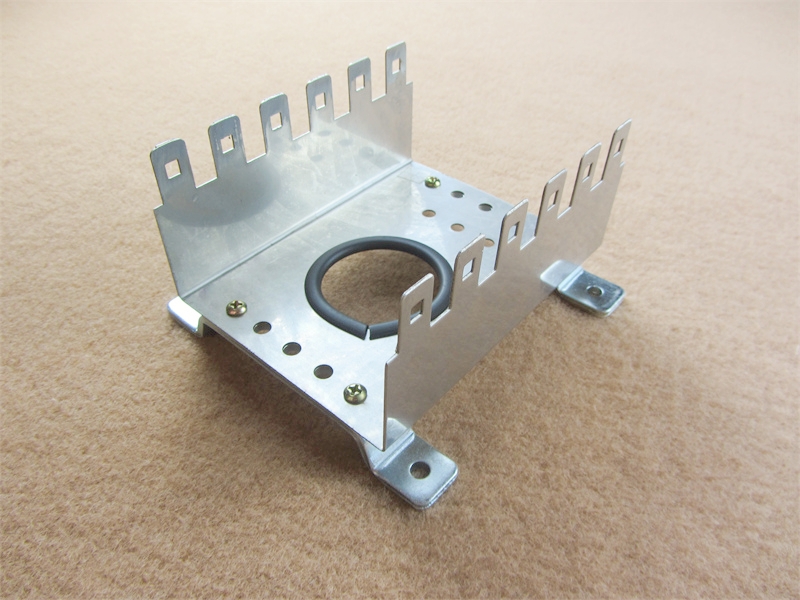

TP-1236-10-6: Задний монтажный каркас LSA на 10 пар, 6 линий, узкие головки кабелей для 80-ти отсеков

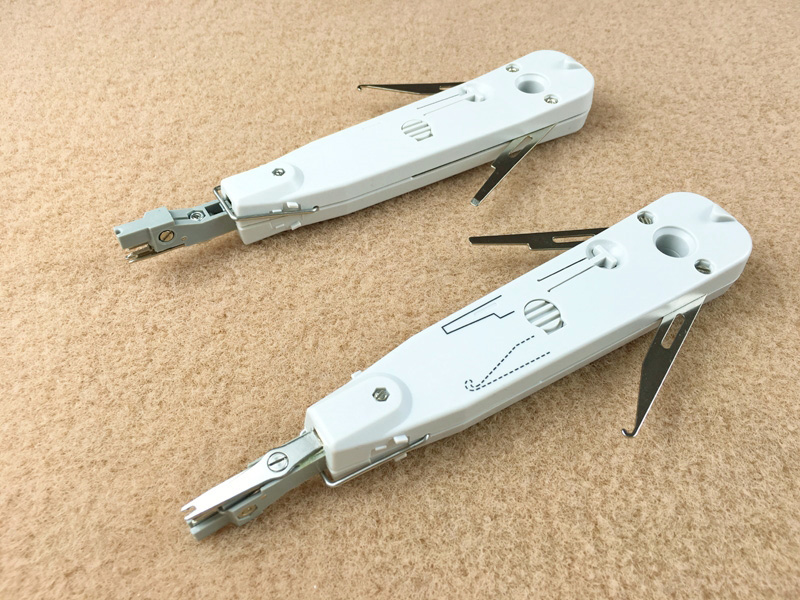

TP-1221-S: Инструмент для вставки LSA, с датчиком

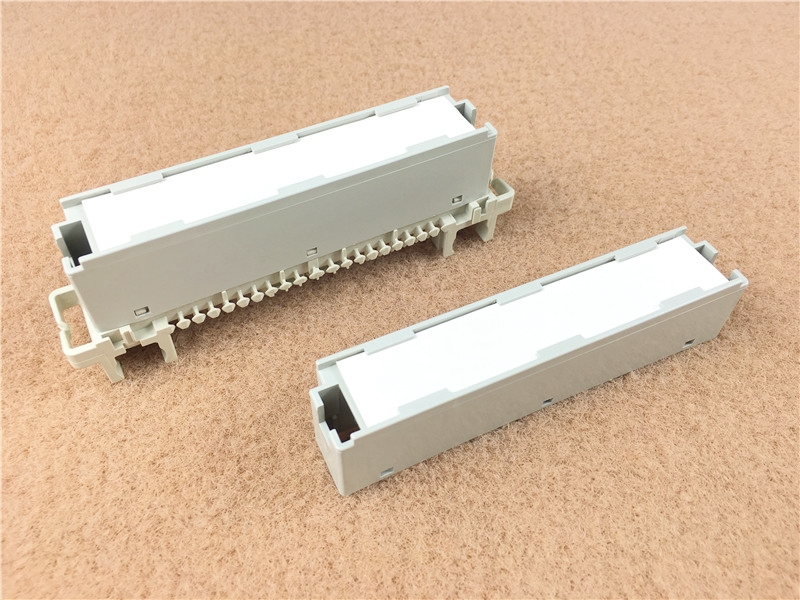

TP-1213-10: Держатель меток для 10-парного модуля для заднего монтажного каркаса LSA
