Что такое 4-полюсный тестовый кабель SM?
ОПИСАНИЕ
4-полюсный тестовый кабель SM с тестовой вилкой и зажимом-крокодилом (TP-1401-4TA) используется для проверки телефонной линии. Вилка SM предназначена для вставки в модуль отключения SM, а зажим-крокодил — для подключения к тестовому комплекту для телефонии.
Серый 4-полюсный кабель допускает параллельное подключение (функция мониторинга), когда он используется в модуле подключения или отключения. Контакты кабеля соединяют центральные контакты модуля, что позволяет контролировать линию (подключённую линию). 4-полюсные кабели могут использоваться в коммутирующих модулях. В этом случае контакты печатной платы обеспечивают надёжное соединение.
Длина кабеля 1,5 метра обеспечивает оптимальный доступ как к передней, так и к задней части распределительных рам без образования лишнего провиса. Конец с зажимом-крокодилом разработан для надёжного захвата и стабильности электрического соединения, позволяя подключаться к проводам различного сечения, оголённым проводникам или тестовым клеммам во время диагностики или обслуживания. Оба конца усилены формованными защитными элементами для продления срока службы при многократных изгибах и обращении.
Кабель изготовлен из многожильного медного провода, с прочной ПВХ-изоляцией и позолоченными контактами вилки. TP-1401-100 обеспечивает стабильную работу в течение тысяч циклов использования. Кабель устойчив к механическому износу, проникновению влаги и воздействию внешних загрязнителей, что делает его подходящим для использования в телефонных узлах, уличных шкафах или в полевых ремонтных комплектах.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Тестовая вилка SM: Один конец оснащён тестовой вилкой SM для надёжного подключения к терминальным блокам SM, широко используемым в телекоммуникациях и сетях.
Зажимы-крокодилы: Противоположный конец оснащён двумя зажимами-крокодилами с зазубренными губками для надёжного и временного электрического соединения.
Прочность: Разработан для многократного использования с использованием прочных материалов и изоляционного покрытия зажимов-крокодилов.
Безопасность: Зажимы-крокодилы покрыты изоляцией, предотвращающей случайное короткое замыкание, обеспечивая безопасность при тестировании.
Цветовое кодирование: Кабели имеют цветовую маркировку или обозначения для быстрого распознавания конкретных соединений, повышая эффективность при тестировании и обслуживании.
Двойное окончание: Кабель оснащён вилкой SM с одного конца и зажимами-крокодилами с другого, что позволяет напрямую тестировать или подключать к различным типам проводников, клеммам или оголённым проводам.
Многожильные проводники: Многожильное медное ядро обеспечивает отличную электрическую проводимость и гибкость, позволяя прокладывать кабель вокруг препятствий без заломов.

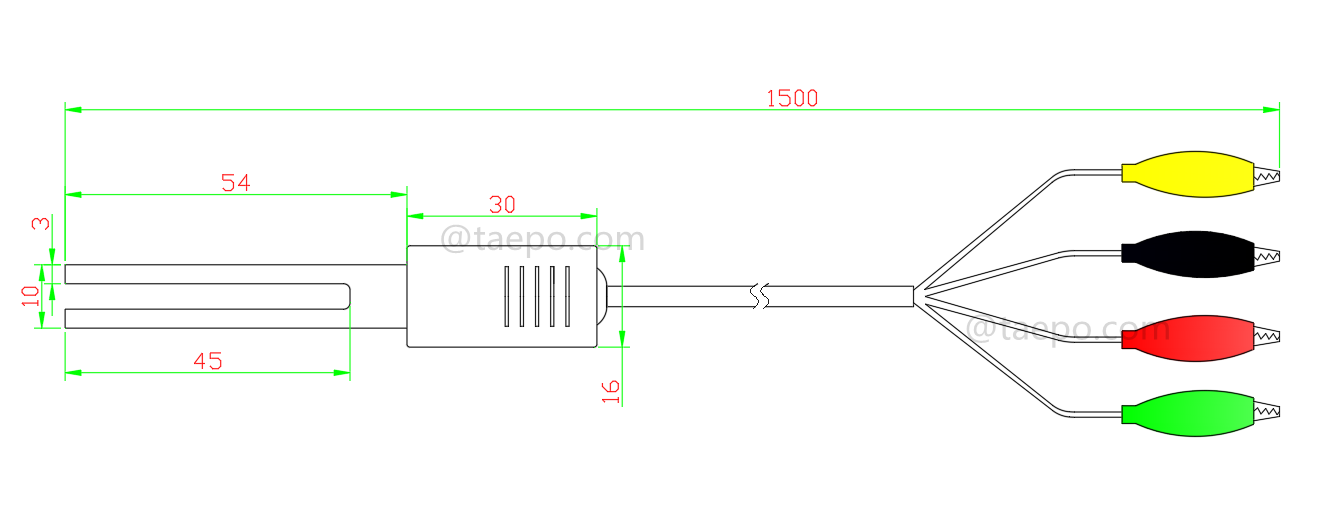

СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

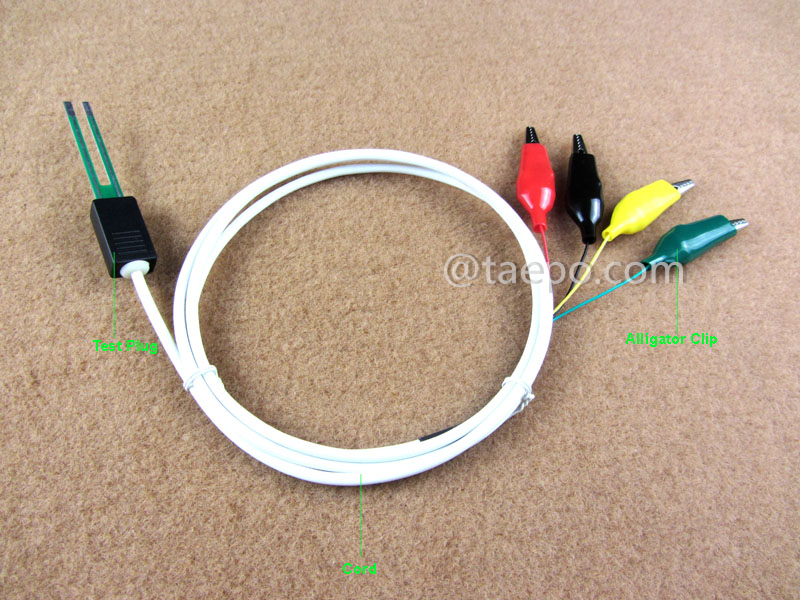

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
Артикул | Описание |
TP-1401-4TA | 4-полюсный тестовый шнур SM с тестовым штекером и зажимом крокодил для блока отключения MDF 71, артикул TP-1401-100, длина 1,5 м |
