Модуль прямого соединения на 25 пар, заполненный гелем

Модули прямого соединения на 25 пар с гелевым наполнением (TP-1307-25G) предназначены для массового подключения коммуникационных кабелей с медными или алюминиевыми жилами диаметром от 0,32 до 0,8 мм (от 28 до 20 AWG) и максимальным наружным диаметром проводника до 1,65 мм. Разъёмы оснащены контактами с прорезанием изоляции с оловянным покрытием, обеспечивающими герметичное соединение.

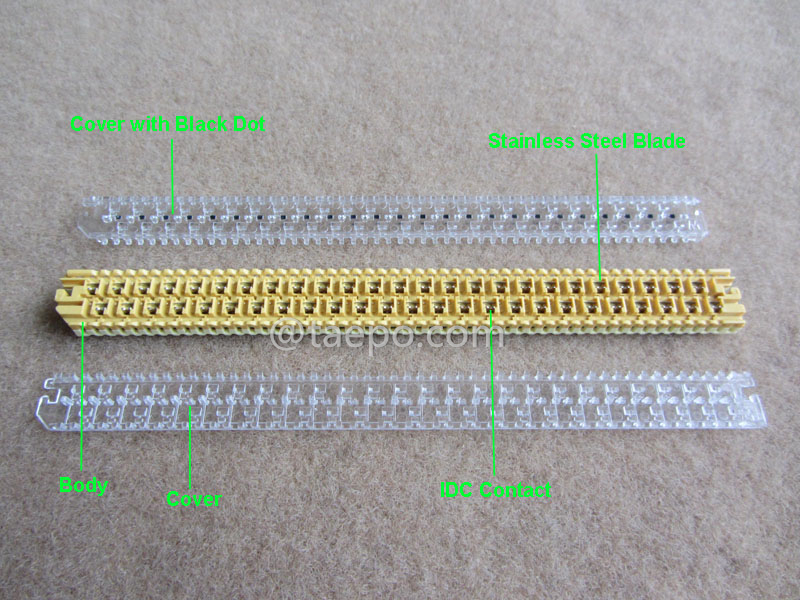

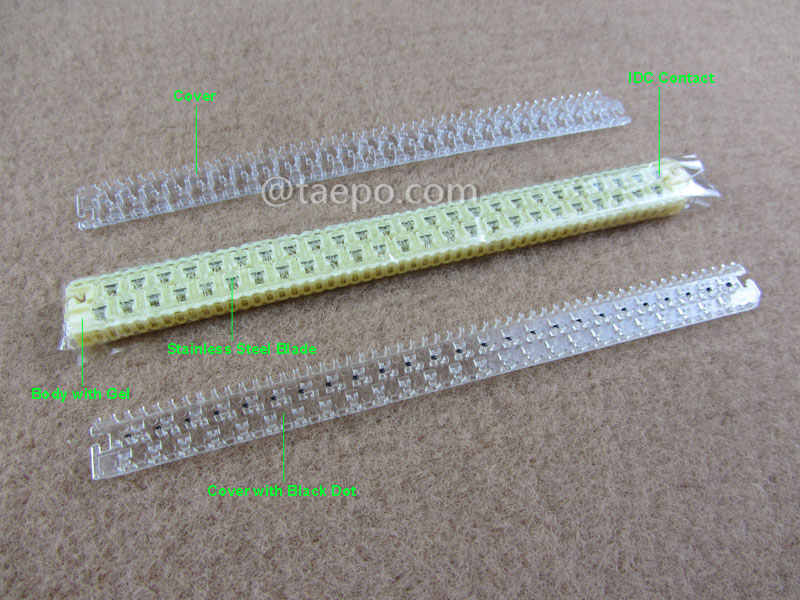

Модули оснащены массивом U-образных контактов из фосфористой бронзы и лезвиями из нержавеющей стали для обрезки. При обжатии модуля каждый контакт срезает изоляцию с провода и надёжно захватывает жилу. В процессе обжатия лезвия внутри модуля обрезают излишки провода. Одно обжатие обеспечивает герметичное соединение всех 25 пар в модуле, что делает процесс быстрым и простым.

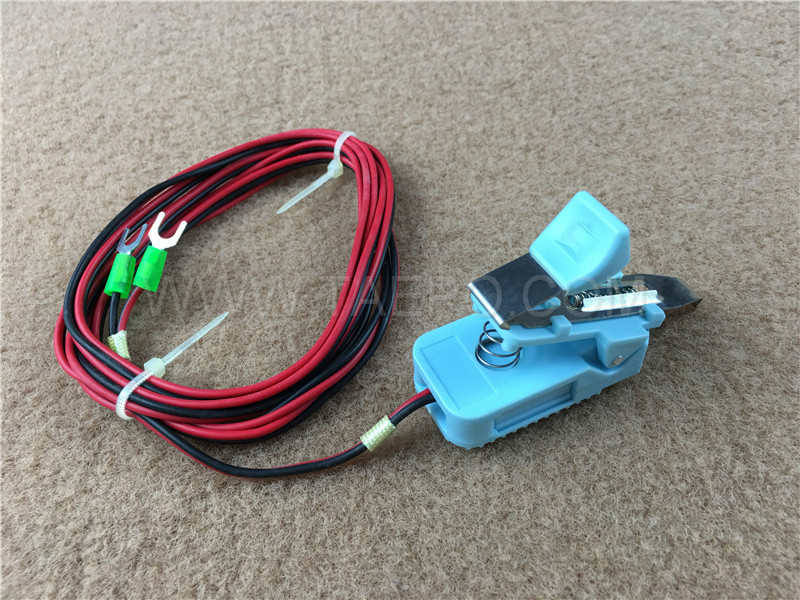

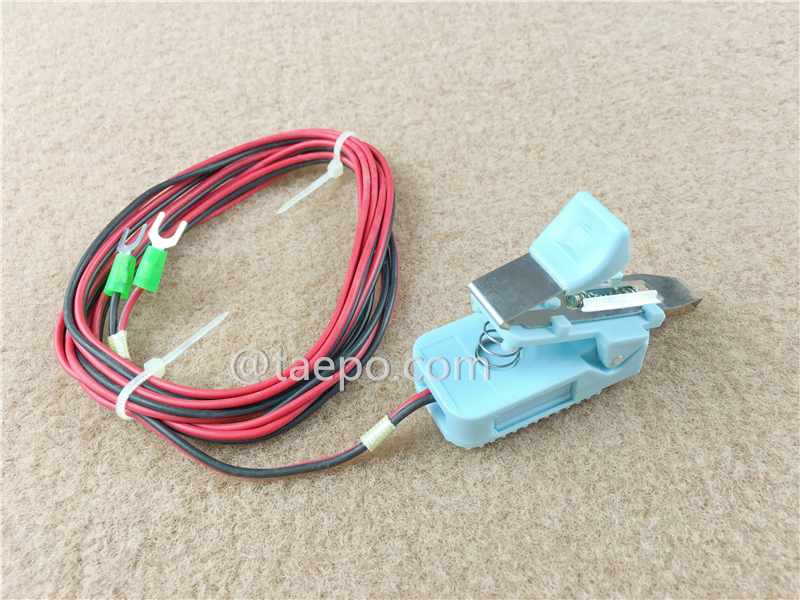

Испытательные порты на передней стороне модуля позволяют проводить тестирование без вскрытия модуля, снятия изоляции или прерывания соединения. Корпус, крышка и основание модуля выполнены из прочного поликарбоната и совместимы с материалами, используемыми в телекоммуникационных установках. Надёжная конструкция модуля выдерживает повторное обжатие и открытие, что упрощает перенос соединений и перекоммутацию. Данный тип модуля защищён гелевым наполнением от воздействия влаги.

• Контакты с прорезанием изоляции (IDC): обеспечивают подключение без необходимости зачистки проводов или использования дополнительных разъёмов — за счёт проникновения сквозь изоляцию к проводнику.

• Количество пар: модуль предназначен для соединения 25 пар медных жил. В телекоммуникациях пара — это обычно витая пара проводов, используемая для передачи данных и голоса.

• Прямое соединение: означает, что модуль используется для соединения двух отрезков кабеля напрямую, без перекрещиваний или изменений схемы.

• Высококачественные разъёмы: обеспечивают надёжное подключение и минимальные потери сигнала.

• Прочность: модуль спроектирован для использования в жёстких условиях телекоммуникационных и сетевых установок.

• Гелевая защита: гель внутри модуля герметизирует соединения и защищает их от влаги, коррозии и внешних воздействий — особенно важно для уличных установок.
