TAEPO – ваш профессиональный источник модулей прямого сухого соединения на 25 пар, лучшее китайское производственное качество!
Что такое модуль прямого сухого соединения на 25 пар?
ОПИСАНИЕ
Модули прямого сухого соединения на 25 пар (TP-1307-25) предназначены для массового оконцевания коммуникационных кабелей с проводниками из цельной меди или алюминия диаметром от 0,32 до 0,8 мм (28–20 AWG), с максимальным наружным диаметром проводника (OD) 1,65 мм. Разъемы оснащены контактами IDC с оловянистым покрытием, обеспечивающими газонепроницаемое соединение.

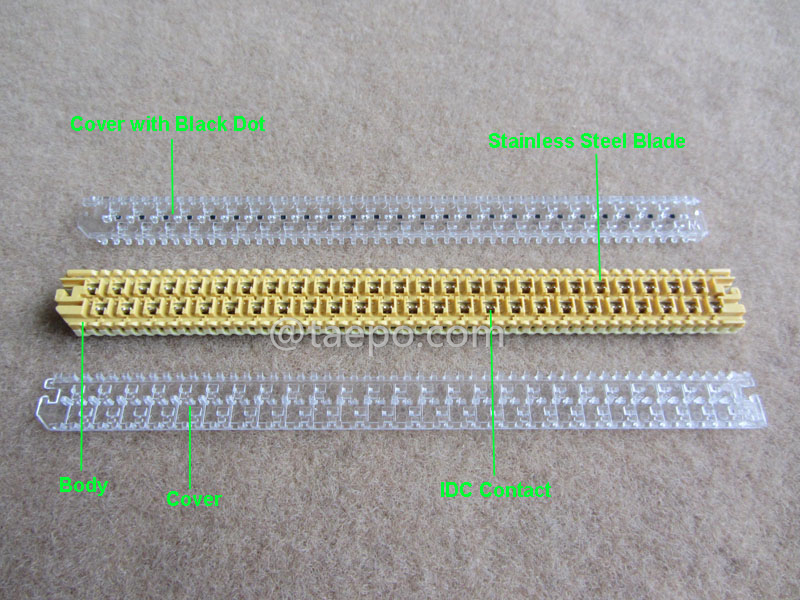

Модули содержат массив U-образных контактов из фосфорной бронзы и лезвий из нержавеющей стали для обрезки. При обжиме каждый контакт снимает изоляцию с установленного провода и надежно фиксирует проводник. В процессе обжима лезвия внутри модуля отрезают излишек провода. Один обжим обеспечивает газонепроницаемое соединение всех 25 пар, что делает процесс простым и быстрым.
Тестовые входные порты на передней стороне модуля позволяют проводить тестирование без открытия модуля, снятия изоляции или прерывания обслуживания. Корпуса, крышки и основания модулей изготовлены из прочного поликарбоната и совместимы с материалами, обычно используемыми в телекоммуникационных установках. Прочный дизайн и конструкция модулей выдерживают многократный обжим и повторное открытие, облегчая перенос и перестановку кабелей в любое время.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
Контакт IDC (Insulation Displacement Contact): разработан для выполнения электрических соединений без необходимости снятия изоляции или использования отдельных разъемов, благодаря острому лезвию или клину, которое проникает в изоляцию и контактирует с проводником.
-
Количество пар: термин «25 пар» указывает, что модуль предназначен для размещения и соединения 25 пар медных кабелей. В телекоммуникациях пара обычно означает скрученную пару медных проводов, используемых для передачи голосовых и данных сигналов.
-
Прямое соединение: означает, что модуль используется для соединения двух прямых участков медного кабеля без перекрестных соединений или изменений в проводке, что обычно применяется при удлинении или ремонте кабелей.
-
Высококачественные разъемы: модули оснащены высококачественными разъемами или блоками для обжима, которые обеспечивают надежное окончание и соединение медных проводов с минимальными потерями сигнала.
-
Долговечность: изготовлены для долговечной эксплуатации и устойчивости к условиям эксплуатации в телекоммуникационных и сетевых средах.
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ
ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описание |
| TP-1307-25 |
Модуль прямого сухого соединения на 25 пар |
