TAEPO - Ваш профессиональный производитель клеммных коробок на 20 пар для модуля STUB с защитой от перенапряжений в Китае!
Что делает клеммная коробка на 20 пар?
ОПИСАНИЕ
Наружная распределительная коробка на 20 пар (TP-1722-20MG) используется для подключения кабелей вторичных телефонных сетей к парам кабелей абонентских линий.
Клеммная колодка STUB, также называемая клеммной колодкой VX, обеспечивает точку подключения между парой кабелей на стороне АТС и распределительной парой. Она включает модуль с 5 контактами для обеспечения непрерывности и других функций.
Коробка состоит из корпуса и крышки, в которой размещен VX-STUB блок. В корпус встроены крепления для монтажа на стену. Крышка имеет несколько положений открытия, которые можно выбирать в зависимости от доступного рабочего пространства, а также снабжена уплотнением для ограничения проникновения воды. В корпус встроены втулки для доступа кабеля. Механизм запирания коробки установлен через кабельный STUB и эффективно работает при закрытии коробки.
Клеммная колодка изготавливается отдельно и затем прикручивается к коробке. Блоки могут изготавливаться на 5–20 пар с шагом 5. Также могут быть предусмотрены два контакта для пилотной пары. Заземляющие контакты каждой пары электрически соединены с экранированием кабеля и с внешним заземляющим контактом. Блок герметизируется смолой, а соединение кабеля с блоком герметизируется термоусадочной трубкой.
Он оборудован газоразрядным разрядником (GDT) внутри модуля, который формирует цепь защиты для защиты оборудования АТС и персонала от перенапряжений и перегрузок по току, главным образом в следующих случаях:
• Импульсное напряжение, вызванное молнией на внешних линиях или рядом с ними.
• Кратковременное переменное напряжение, наведенное на внешние линии, когда вблизи внешней линии выходит из строя линия электропередачи, энергетическая система или система электропоездов.
• Внешняя линия напрямую сталкивается с линией электропитания 220 В.
Особенно рекомендуется для наружных подключений в условиях крайне агрессивной среды.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Insulation Displacement Connection
- No wire-stripping, screw and solder free
- Reliable connections
- Clear labeling
- Modular design and installations
- Gas tight connection
- One push wire insertion
- Robust long-term environmental stability
- Flexible indoor and outdoor use
- Wall or pole mountable
- Quick mounting and installation
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

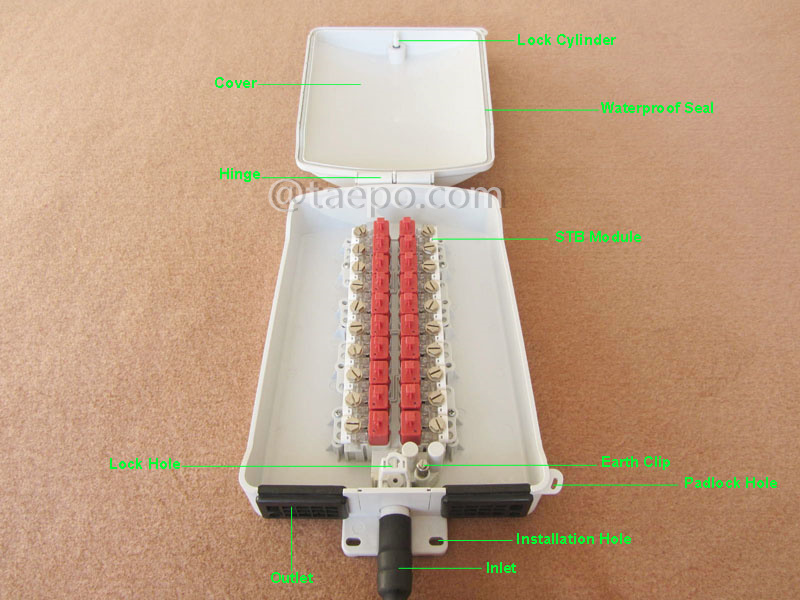

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описания |
| TP-1722-20MG |
Внешняя клеммная коробка на 20 пар для модуля STUB, 350x204x90мм, защелка на винте, пластиковый корпус, с модулем STUB с защитой от перенапряжений, длина кабеля 4м |
