TAEPO – ваш профессиональный источник стоечных ODF, экспертное производство в Китае на высшем уровне.
Для чего используется стоечный ODF?
ОПИСАНИЕ

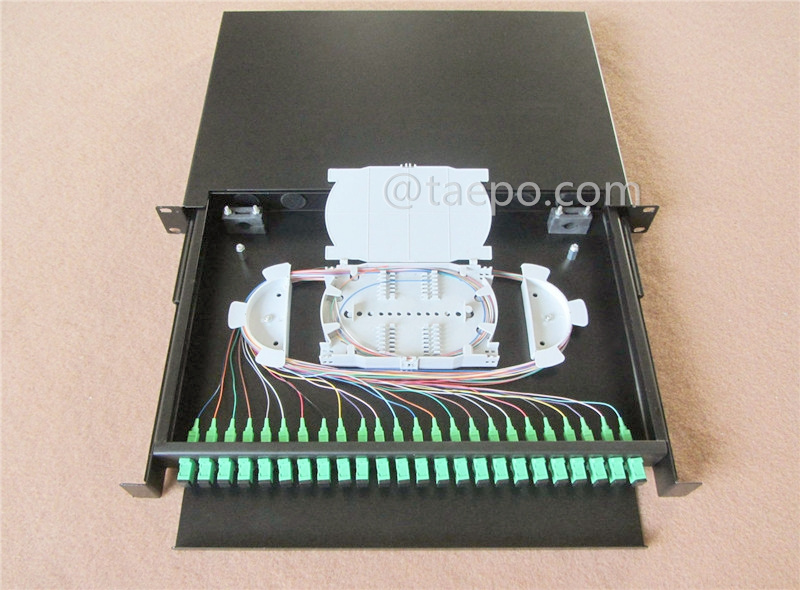

Стоечная оптическая распределительная рамка / ODF (TP-3202-48C) представляет собой устройство, предназначенное для обеспечения кабельных соединений между телекоммуникационными объектами, объединяющее в одном корпусе сращивание волокон, разводку, оконцевание, адаптеры, разъёмы и кабельные соединения. Также может использоваться как защитное устройство для предотвращения повреждения оптоволоконных соединений.
ODF 3202 разработан как компактное решение высотой 2RU с низким профилем для оконцевания 48 симплексных адаптеров SC или до 96 дуплексных адаптеров LC. При высоте менее 88,90 мм (3,5") панель легко устанавливается в стойку.
Конструкция включает сварочные кассеты, патч-панели, адаптеры, пигтейлы и внешний корпус. Сварочная кассета используется для сращивания оптоволоконных кабелей и пигтейлов. Патч-панель предназначена для установки волоконно-оптических адаптеров для оконцевания. Корпус изготовлен из холоднокатаной стали с порошковым покрытием. ODF предназначен только для использования внутри помещений.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Монтаж в 19-дюймовую стойку: Стандартизированный размер стойки для лёгкой установки в 19-дюймовые сетевые стойки.
• Высота 2U: Средняя по размеру единица, обеспечивающая эффективное управление волокнами без чрезмерного занятости пространства в стойке.
• Вместимость 48 волокон: Поддерживает до 48 SC-разъёмов, идеально для средних установок волоконной сети.
• Выдвижной лоток: Лоток легко выдвигается для быстрого доступа при установке и обслуживании.
• Без направляющих рельсов: Простой дизайн без рельсов для лёгкого использования выдвижного механизма.
• Корпус из холоднокатаной стали: Прочная и долговечная конструкция для долгосрочного использования.
• Порошковое покрытие: Надёжное покрытие, обеспечивающее защиту от коррозии и воздействия окружающей среды.
• Размеры: 485x200 мм: Компактный дизайн для экономии места в средах высокой плотности.
• Без адаптеров в комплекте: Позволяет устанавливать адаптеры по мере необходимости, обеспечивая индивидуальные конфигурации.
• Без пигтейлов в комплекте: Позволяет настроить пигтейлы в зависимости от конфигурации волоконной сети.
• Совместимость с SC-разъёмами: Разработано для использования с SC-разъёмами, широко применяемыми в волоконной оптике.
• Высокая плотность: Максимальное использование волокон в компактном форм-факторе.
• Удобный выдвижной лоток: Плавное скольжение для быстрого доступа к волокнам при настройке или обслуживании.
• Улучшенное управление кабелями: Держит волоконные кабели организованными и защищёнными от повреждений.
• Прочная конструкция: Предназначено для длительного использования в помещении и контролируемой среде.
• Настраиваемая конфигурация: Пользователи могут добавлять адаптеры и пигтейлы для удовлетворения конкретных сетевых потребностей.
• Вентилируемый дизайн: Пассивное охлаждение помогает предотвратить перегрев и поддерживать оптимальную производительность.
• Экономия пространства: Разработано для установки в стандартные стойки без чрезмерного занимаемого пространства.
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

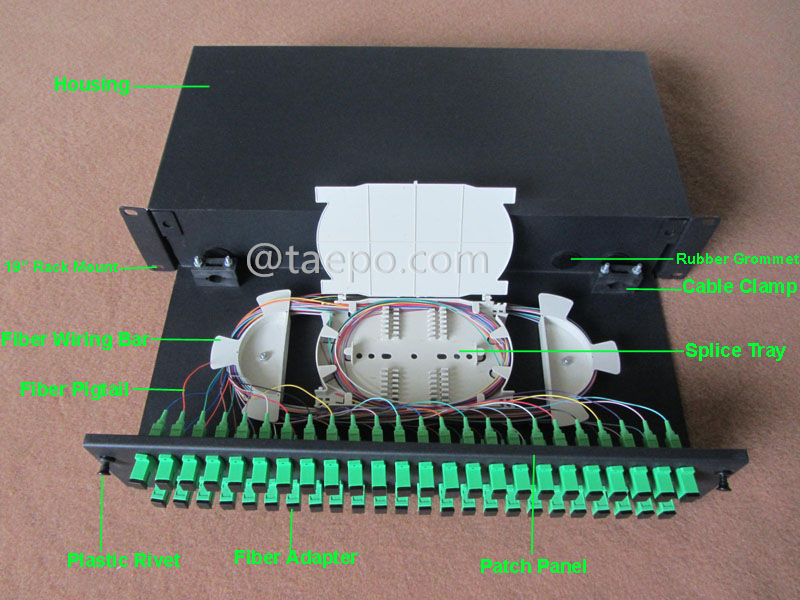

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описания |
| TP-3202-48C |
Стоечный ODF, 19", 2U, SC, 48 волокон, выдвижной без направляющих рельсов, корпус из холоднокатаной стали с порошковым покрытием, 485x200 мм, без адаптеров и пигтейлов |
СВЯЗАННАЯ ПРОДУКЦИЯ

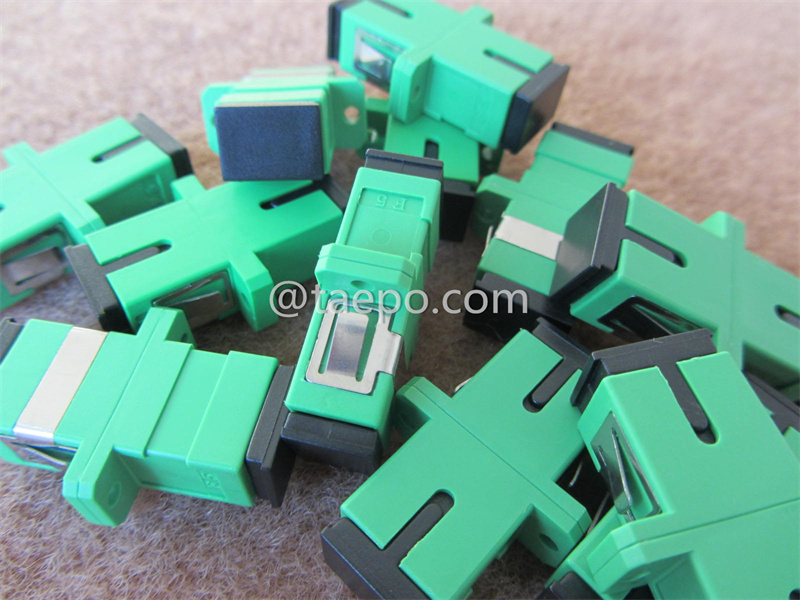

TP-3001-SM1SCASCA-LF Оптоволоконный адаптер, одномодовый, симплекс, SC/APC-SC/APC
TP-3004-9SM1SCA09-0015 Оптоволоконный пигтейл, одномодовый 9/125um OS1, симплекс, SC/APC, 0,9 мм, 1,5 м

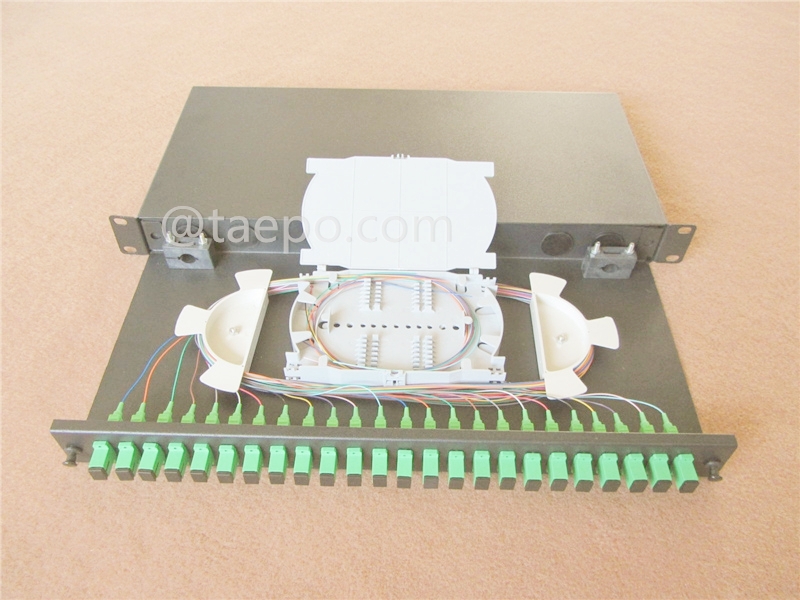

TP-3202-24C Стоечный ODF, 19", 1U, SC, 24 волокна, выдвижной без направляющих рельсов, корпус из холоднокатаной стали с порошковым покрытием, 485x200 мм, без адаптеров и пигтейлов
