Для чего используется модуль подключения STG на 10 пар?
ОПИСАНИЕ
Модуль подключения STG на 10 пар (TP-1311-10C) служит точкой завершения, где несколько пар медных проводов из распределительного кабеля систематически организованы и подключены. Этот модуль разработан для облегчения простой установки, обслуживания и отключения отдельных пар проводов без влияния на другие.
Это последняя версия линейки модулей подключения STG с IDC (соединение с размыканием изоляции), которые можно защелкнуть на заднюю монтажную раму STG с шагом 16 мм.
Данный модуль обеспечивает производительность передачи категории 5 (100 МГц) по стандарту. Благодаря этому модуль может использоваться в любых современных сетях и полностью совместим со всеми типами приложений.

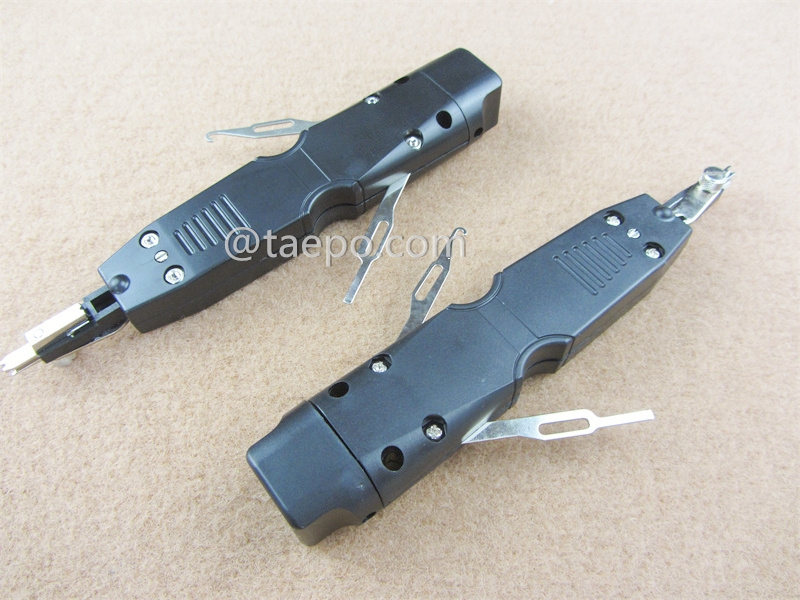

Завершение подключения и снятие проводов легко выполняются с помощью стандартного инструмента для завершения TP-5908. Кабели управляются сзади, а перемычки — с боковой стороны. Основание модуля обеспечивает средства для крепления кабеля и перемычек.
Технология прямого IDC обеспечивает надежность и отличные характеристики, такие как многократное подключение, удержание проводов и газонепроницаемое соединение. Модуль может подключать твердые медные проводники с диаметром от 0,4 до 0,8 мм с максимальной толщиной изоляции 1,5 мм.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
Завершение пар: Поддерживает подключение до 10 пар медных проводов для завершения и соединения.
-
Модульная конструкция: Обычно спроектирован как модульный блок, что позволяет масштабировать систему, добавляя или удаляя модули по мере необходимости для расширения или уменьшения количества соединений.
-
Технология IDC (соединение с размыканием изоляции): Использует технологию IDC для завершения проводов, обеспечивая надежное соединение без необходимости снятия изоляции с проводов.
-
Простота установки: Разработан для простой установки, часто поддерживает методы завершения без использования инструментов для быстрой настройки.
-
Прочная конструкция: Изготовлен из прочных материалов для защиты внутренних соединений и обеспечения долговечности.
-
Идентификация и маркировка: Обеспечивает удобную маркировку или цветовое кодирование пар для легкой идентификации и управления.
-
Варианты монтажа: Доступен в различных конфигурациях монтажа, таких как настенный или стоечный монтаж, для различных требований установки.
-
Отличная проводимость: Модуль выполнен из высококачественного медного сплава, обеспечивающего отличную проводимость и надежное соединение.
-
Газонепроницаемые контакты: Соединение IDC образует герметичный металлический контакт, изолируя проводник от воздуха и влаги. Это предотвращает окисление и коррозию, обеспечивая долгосрочную стабильность даже в неблагоприятных условиях.
-
Совместимость с инструментами STG: Разработан для использования со стандартными ударными инструментами STG, что позволяет быстро и надежно выполнять завершение. Эти инструменты равномерно прикладывают усилие к каждой точке соединения, улучшая стабильность и предотвращая повреждения.
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

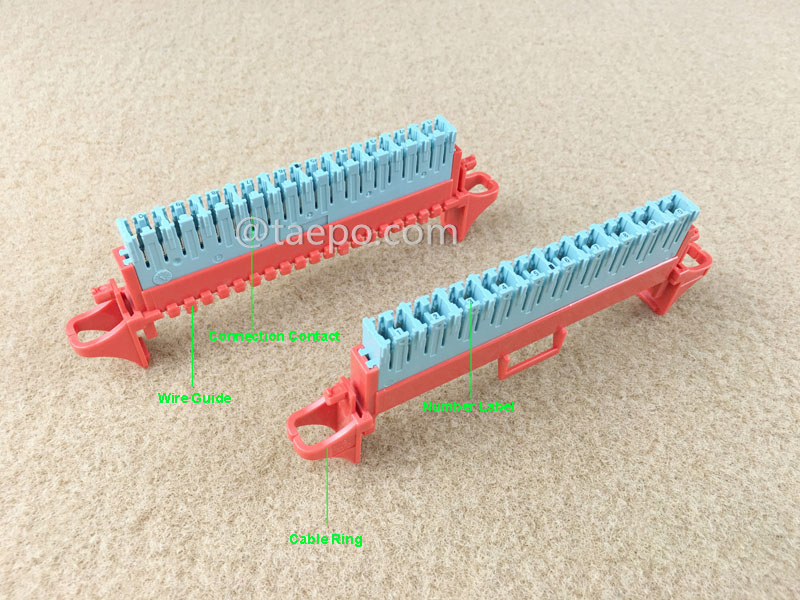

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описания |
| TP-1311-10C |
10-парный соединительный модуль STG |
