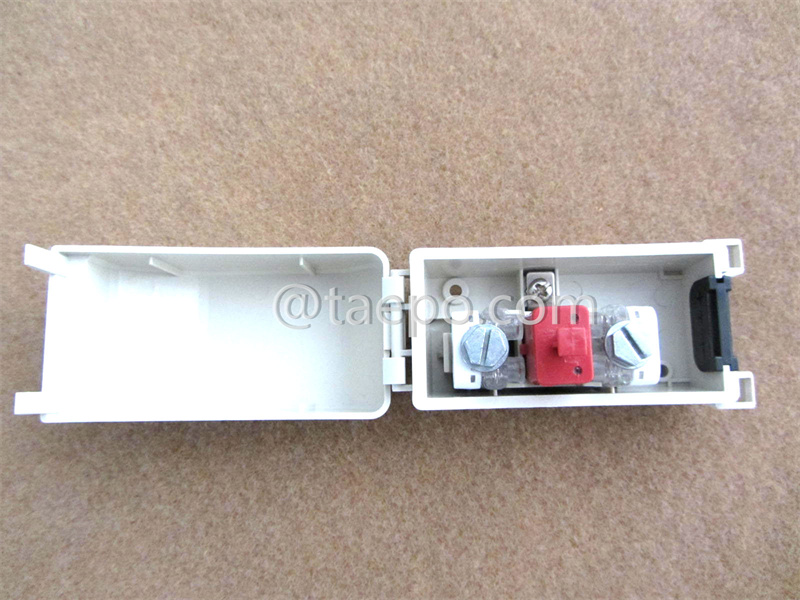

Однопарный каплепроводный модуль STB с защитой от перенапряжений, заполненный смазкой

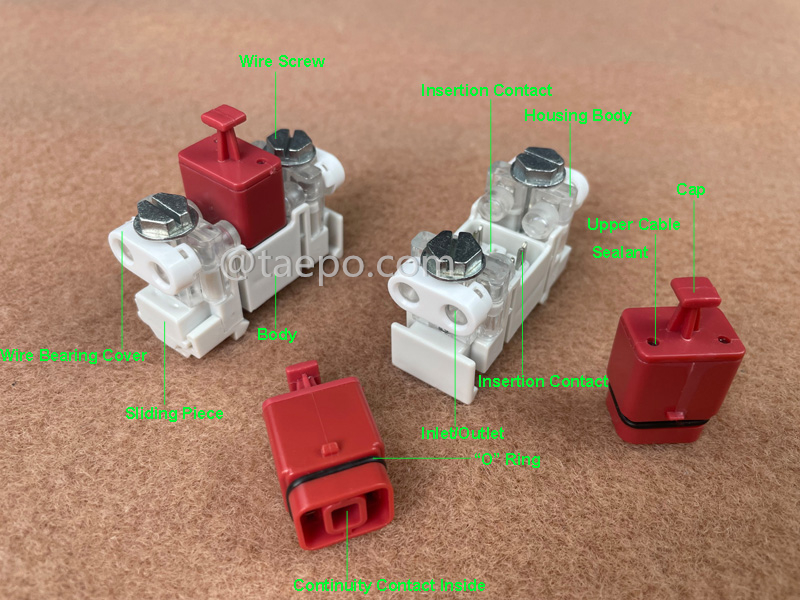

1-парный модуль подключения dropwire STB с гелевой защитой (TP-1301-1G), также называемый VX-модулем подключения, обеспечивает точку соединения между парой кабеля со стороны станции и парой распределительного кабеля. Он оснащен 5-точечным съемным модулем, который обеспечивает непрерывность цепи и другие функции.


Внутри съемного модуля установлен газоразрядный разрядник (GDT), который формирует защитную цепь для оборудования в помещении станции и для персонала от перенапряжений, возникающих в основном по следующим причинам:

• Перенапряжения, вызванные молнией на внешних линиях или в их окрестностях.

• Кратковременные переменные напряжения, наведённые на внешние линии при авариях в энергосистеме, линии электропередач или электрифицированных железнодорожных системах вблизи линии.

• Прямое столкновение внешней линии с линией электропитания 220 В.


Особенно рекомендуется для наружных соединений в условиях с агрессивной окружающей средой.

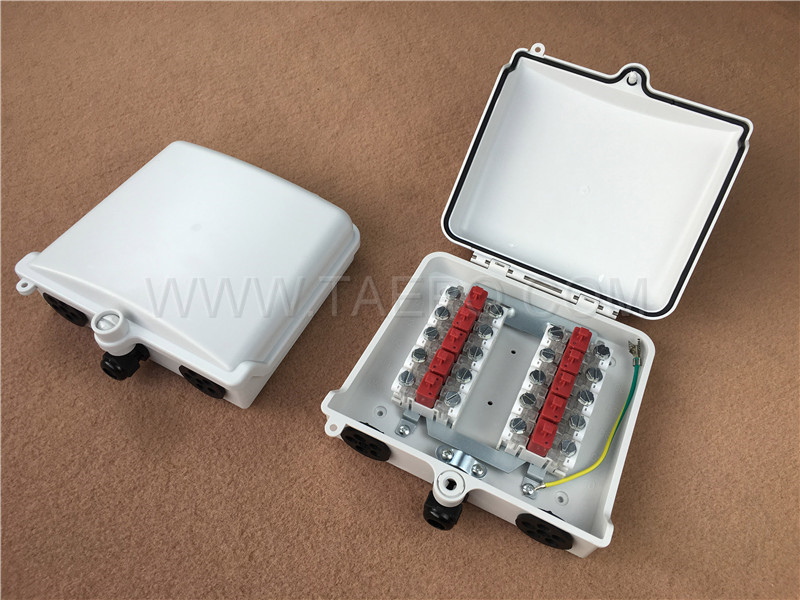

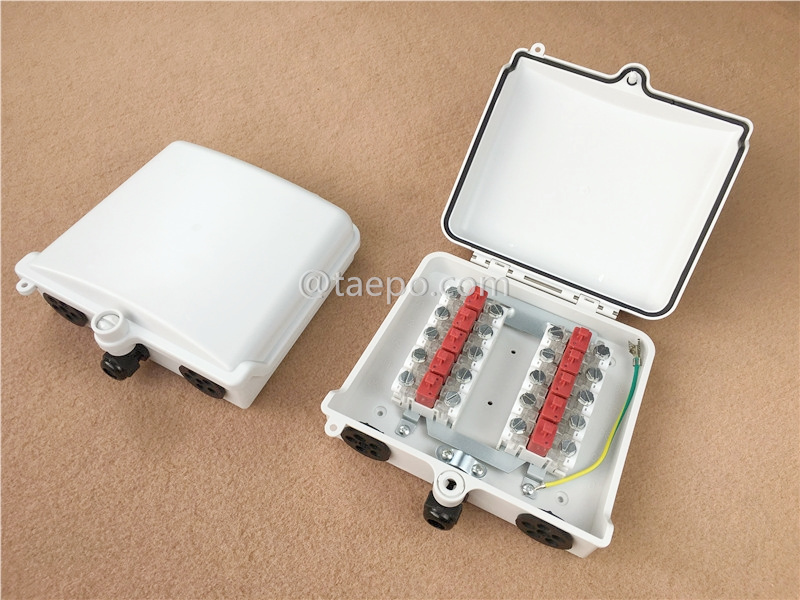

Модули подключения предназначены для установки на стандартную DIN-рейку и могут монтироваться в различных корпусах в необходимом количестве. Компактный размер (ширина 2 см) обеспечивает небольшое занимаемое пространство.


Со стороны dropwire модуль оснащен контактами с прокалыванием изоляции (IDC) для удобного подключения абонентского кабеля. Эти контакты обеспечивают надежное и устойчивое подключение отдельных проводников в dropwire, гарантируя хорошую электрическую связь.


Со стороны распределительного кабеля также могут быть IDC-контакты, используемые для подключения к основному распределительному кабелю, который обычно является более крупным и содержит несколько пар проводников для обслуживания множества абонентов.


• Соединение с прокалыванием изоляции (IDC): IDC позволяет подключать провода без необходимости снимать изоляцию. Соединение осуществляется за счет прокалывания изоляции и прямого контакта с проводником внутри провода.

• Надежные соединения: Надежное соединение гарантирует стабильную и точную передачу сигналов или данных от источника к приемнику без потерь и искажений.

• Модульная конструкция и установка: Модульная конструкция и монтаж обеспечивают множество преимуществ, включая гибкость, масштабируемость, упрощенную сборку, легкость обслуживания, взаимозаменяемость, стандартизацию, снижение риска отказов, эффективное тестирование и экономию затрат.

• Точка окончания: Модуль обеспечивает точку окончания для одной пары медных проводов абонентского кабеля (dropwire). Это позволяет надежно и устойчиво подключать отдельные провода внутри dropwire.

• Точки подключения: Модуль включает клеммы или разъемы для подключения абонентского dropwire и основного распределительного кабеля. Эти точки подключения выполнены в виде IDC (контакты с прокалыванием изоляции).

• Компактный дизайн: Модуль обычно имеет компактный дизайн и легко устанавливается. Его можно монтировать на стены, столбы или другие подходящие поверхности.

• Прочность: Модуль разработан для эксплуатации в наружных условиях и имеет прочный корпус, который защищает внутренние компоненты от воздействия влаги, пыли и перепадов температуры.

• Защита от погодных условий: Обеспечивает защитный барьер от влаги, предотвращая попадание воды внутрь и защищая внутренние соединения от коррозии.
