Для чего используется стоечный ODF?
ОПИСАНИЕ
Стоечная оптическая распределительная рамка / ODF (TP-3202-24C) представляет собой устройство, используемое для обеспечения кабельных соединений между телекоммуникационными объектами, которое объединяет в одном блоке сращивание волокон, разводку, оконцевание, адаптеры и разъёмы, а также кабельные соединения. Она также может выполнять защитную функцию, предотвращая повреждение оптоволоконных соединений.
ODF 3202 разработан как компактное решение высотой 1RU с низким профилем для оконцевания 24 симплексных адаптеров SC или до 48 дуплексных адаптеров LC. При высоте менее 44,50 мм (1,75") панель легко устанавливается, занимая одну единицу пространства в стойке.
Конструкция включает сварочные кассеты, патч-панели, адаптеры, пигтейлы и внешний корпус. Сварочная кассета используется для сращивания оптоволоконных кабелей и пигтейлов. Патч-панель предназначена для установки волоконно-оптических адаптеров для оконцевания. Корпус изготовлен из холоднокатаной стали с порошковым покрытием. ODF предназначен только для использования внутри помещений.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Монтаж в 19-дюймовую стойку: Стандартный размер, совместимый с большинством серверных и сетевых стоек.
• Высота 1U: Тонкая конструкция, экономящая место в стойке для другого сетевого оборудования.
• Вместимость 24 волокна: Поддерживает до 24 SC-разъёмов для эффективного управления волокнами высокой плотности.
• Выдвижной лоток: Выдвижной механизм обеспечивает удобный доступ для установки и обслуживания.
• Без направляющих рельсов: Упрощённая выдвижная конструкция без необходимости дополнительных направляющих.
• Корпус из холоднокатаной стали: Изготовлен из прочной холоднокатаной стали для обеспечения жёсткости конструкции.
• Порошковое покрытие: Порошковая окраска обеспечивает повышенную устойчивость к коррозии и износу.
• Размеры: 485x200 мм: Компактный размер, идеален для установок с ограниченным пространством.
• Без адаптеров в комплекте: Возможность установки адаптеров в соответствии с требованиями сети.
• Без пигтейлов в комплекте: Позволяет выполнять индивидуальную установку пигтейлов в зависимости от конфигурации волоконной сети.
• Поддержка SC-разъёмов: Совместим со стандартными SC-разъёмами для оптоволоконных сетей.
• Оптимизирован для управления волокнами: Предназначен для эффективной организации и защиты оптоволоконных кабелей.
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

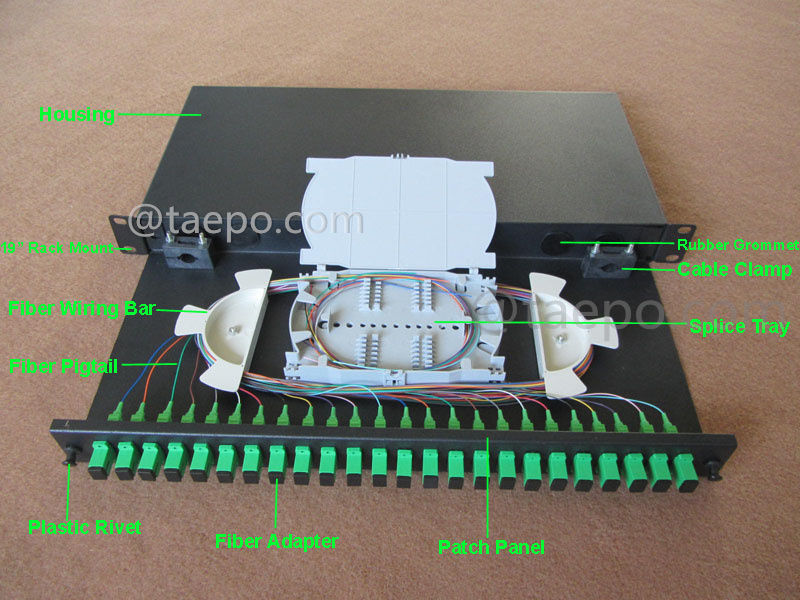

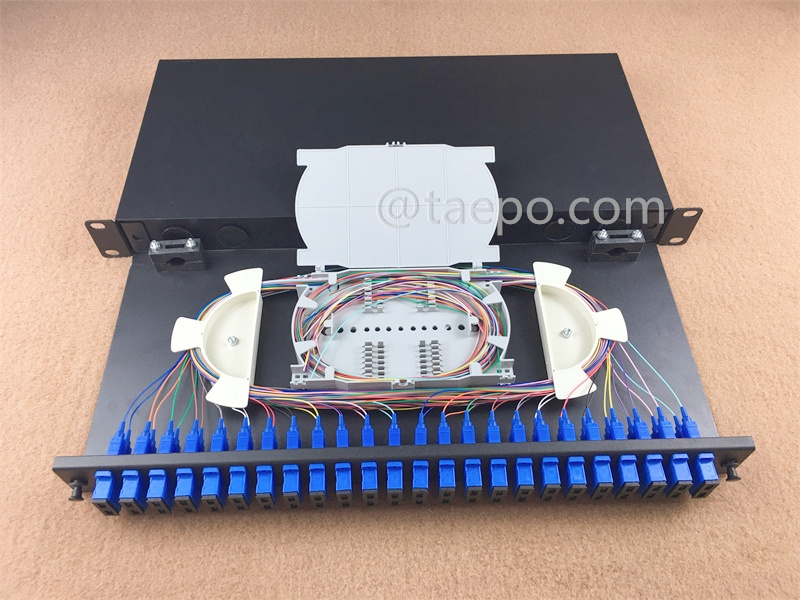

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описания |
| TP-3202-24C |
Стоечный ODF, 19", 1U, SC, 24 волокна, выдвижной без направляющих рельсов, корпус из холоднокатаной стали с порошковым покрытием, 485x200 мм, без адаптеров и пигтейлов |
