Внешняя клеммная коробка на 20 пар для модуля STUB, 350x204x90мм, защелка на винте, пластиковый корпус, с модулем STUB без защиты, длина кабеля 4м

TAEPO - Ваш надежный китайский производитель клеммных коробок на 20 пар для модуля STUB с профессиональной экспертизой!
Для чего используется клеммная коробка на 20 пар?


    ОПИСАНИЕ

Наружная распределительная коробка на 20 пар (TP-1722-20M) используется для подключения кабелей вторичных телефонных сетей к парам кабелей абонентских линий.


Клеммная колодка STUB, также называемая клеммной колодкой VX, обеспечивает точку подключения между парой кабелей на стороне АТС и распределительной парой. Она включает в себя модуль с 5 контактами для обеспечения непрерывности и других функций.


Особенно рекомендуется для наружных подключений в условиях крайне агрессивной среды.


Коробка состоит из корпуса и крышки, в которой размещен VX-STUB блок. В корпус встроены крепления для монтажа на стену. Крышка имеет несколько положений открытия, которые можно выбирать в зависимости от доступного рабочего пространства, а также снабжена уплотнением для ограничения проникновения воды. В корпус встроены втулки для доступа кабеля. Механизм запирания коробки установлен через кабельный STUB и эффективно работает при закрытии коробки.


Клеммная колодка изготавливается отдельно и затем прикручивается к коробке. Блоки могут изготавливаться на 5–20 пар с шагом 5. Также могут быть предусмотрены два контакта для пилотной пары. Заземляющие контакты каждой пары электрически соединены с экранированием кабеля и с внешним заземляющим контактом. Блок герметизируется смолой, а соединение кабеля с блоком герметизируется термоусадочной трубкой.

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

    СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

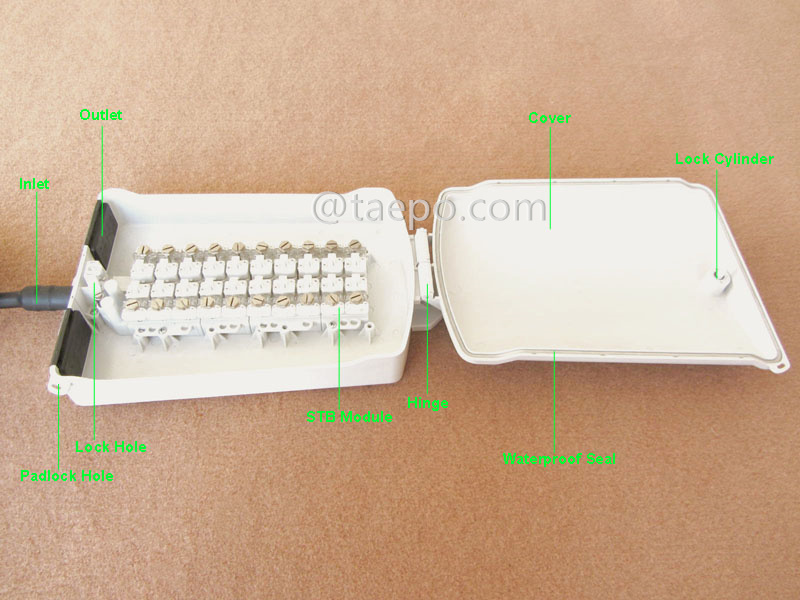

    ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ

    ФОТО УПАКОВКИ

    ДАННЫЕ ДЛЯ ЗАКАЗА
