Что означает разъем Keystone?
ОПИСАНИЕ
Разъем Keystone CAT5E UTP (TP-5209-C5EU8) — это тип разъема, используемого для подключения витых пар кабелей в системах структурированного кабелирования. Разъем Keystone обычно оснащен разъемом RJ45, который является наиболее распространенным типом разъема, используемым в Ethernet-сетях.
Разъемы Keystone CAT5E UTP предназначены для использования с Ethernet-кабелями CAT5E, которые поддерживают скорости передачи данных до 1 Гбит/с (гигабит в секунду) и частоты до 100 МГц. Разъем Keystone использует схему разводки T568A или T568B, которая определяет распределение контактов разъема и влияет на то, как будет подключен кабель.
Разъем Keystone предназначен для работы с неэкранированными витыми парами (UTP), которые являются наиболее распространенным типом Ethernet-кабелей в системах структурированного кабелирования. Кабели UTP состоят из четырех пар скрученных проводов без экранирования и заземления.
Для установки разъем Keystone вставляется в пластину Keystone, которая монтируется в стандартную настенную коробку. Разъем Keystone защелкивается в пластине и фиксируется с помощью зажимного клипа. Затем кабель подключается к разъему Keystone с помощью инструмента для пробивки проводов, который обрезает и подключает провода к соответствующим слотам разъема.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Совместимость: Разъем предназначен для использования с кабелями Ethernet Cat5e, которые обычно используются для сетей 10/100/1000BASE-T.
• Производительность: Разъем Keystone имеет рейтинг 100 МГц пропускной способности и может поддерживать скорость передачи данных до 1 Гбит/с.
• Долговечность: Разъем изготовлен из высокопрочного, огнестойкого пластика для обеспечения долгосрочной прочности и безопасности.
• Простота установки: Разъем Keystone разработан для быстрой и простой установки с использованием инструмента для пробивки проводов. Обычно разъем имеет цветовые метки проводки, что облегчает правильную установку проводов.
• Стандартизация: Разъем Keystone Cat5e UTP разработан с учетом отраслевых стандартов, таких как TIA/EIA-568-C.2 и ISO/IEC 11801, что обеспечивает совместимость с другим сетевым оборудованием и системами кабелирования.
• Универсальность: Разъем Keystone предназначен для установки в стандартные пластины и панели патч-кордов, что позволяет легко настроить и адаптировать сетевые подключения.
СХЕМАТИЧЕСКИЕ ДИАГРАММЫ

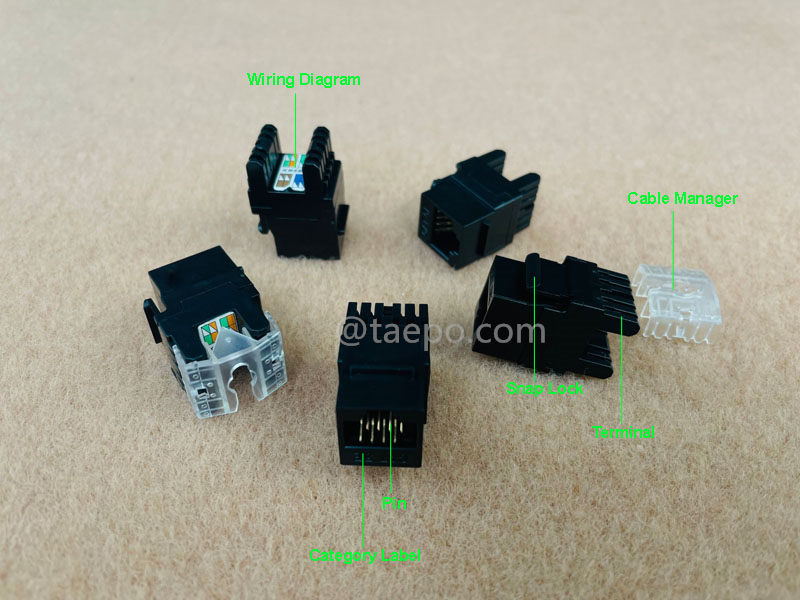

ИЛЛЮСТРАТИВНЫЕ ИЗОБРАЖЕНИЯ
ФОТО УПАКОВКИ
ДАННЫЕ ДЛЯ ЗАКАЗА
| Артикул |
Описания |
| TP-5209-C5EU8 |
Разъем Keystone, CAT5E, UTP, 8P8C, 180 градусов, стиль AP |
